Hệ thống điện 3 pha đóng vai trò xương sống trong việc vận hành các máy móc công nghiệp, xưởng sản xuất và thiết bị công suất lớn. Mặc dù là thao tác phổ biến, nhưng cách đấu ổ cắm điện 3 pha 4 chấu sao cho vừa đúng chuẩn kỹ thuật, vừa đảm bảo an toàn tuyệt đối chống cháy nổ hay đảo pha lại là bài toán khiến không ít người bối rối.
Trong bài viết này, chúng tôi sẽ hướng dẫn bạn chi tiết quy trình đấu nối từng bước một cách chi tiết nhất, đồng thời tiết lộ những nguyên tắc kỹ thuật quan trọng mà rất ít người chia sẻ nhưng lại quyết định độ bền và độ an toàn của toàn bộ hệ thống.

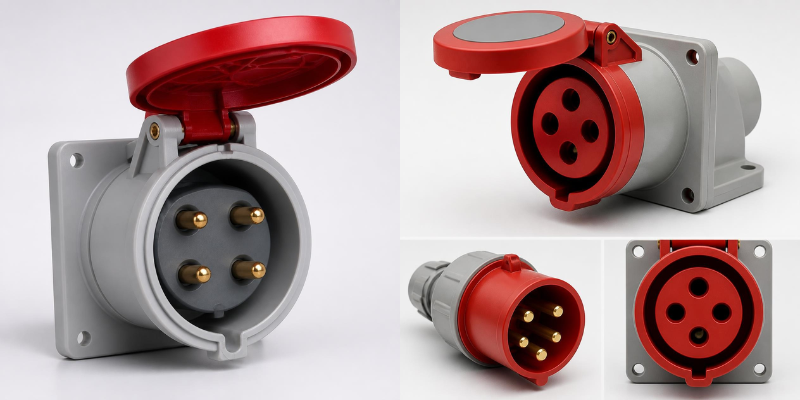

Ổ cắm điện 3 pha 4 chấu là gì?
Ổ cắm điện 3 pha 4 chấu là một thiết bị điện dùng để kết nối các thiết bị điện tử hoặc máy móc sử dụng nguồn điện ba pha trong hệ thống điện. Trong môi trường công nghiệp và các ứng dụng đặc biệt, người ta thường sử dụng hệ thống điện ba pha để cung cấp năng lượng mạnh mẽ và hiệu quả hơn so với hệ thống một pha.
Một ổ cắm điện 3 pha 4 chấu bao gồm bốn chấu hoặc chân cắm để kết nối với bốn dây điện khác nhau. Các chấu này thường được kết nối với các dây điện màu đỏ (phases A), vàng (phases B), xanh lá cây (phases C) và một chấu tiếp đất (ground) để đảm bảo an toàn.
Mục đích sử dụng ổ cắm điện 3 pha 4 chấu
Mục đích chính của ổ cắm điện 3 pha 4 chấu là cung cấp nguồn điện ba pha chất lượng và ổn định cho các thiết bị và máy móc sử dụng trong các môi trường yêu cầu công suất lớn. Các ổ cắm này thường được sử dụng trong các nhà máy sản xuất, trung tâm dữ liệu, hệ thống điều khiển công nghiệp và các ứng dụng công nghiệp khác.
Khi lắp đặt ổ cắm điện 3 pha 4 chấu, quy trình đấu dây cần được thực hiện đúng cách để đảm bảo an toàn và hiệu suất của hệ thống. Điều này thường đòi hỏi sự chú ý đặc biệt đối với các chuẩn kỹ thuật và quy tắc an toàn điện.
Hướng dẫn cách đấu ổ cắm điện 3 pha 4 chấu
Đấu ổ cắm điện 3 pha 4 chấu là một quy trình kỹ thuật yêu cầu sự chú ý đặc biệt để đảm bảo an toàn và hiệu suất trong hệ thống điện. Dưới đây là mô tả chi tiết về cách thực hiện cách đấu ổ cắm điện 3 pha 4 chấu đúng cách:
Bước 1: Ngắt nguồn điện và chuẩn bị dụng cụ
Ngắt hoàn toàn Aptomat/cầu dao tổng và dùng bút thử điện kiểm tra lại để đảm bảo an toàn tuyệt đối. Chuẩn bị đầy đủ dụng cụ gồm tua vít, kìm tuốt dây, kìm bấm cốt, đầu cốt (cosse) và ổ cắm 3 pha 4 chấu.
Bước 2: Tuốt vỏ và xử lý đầu dây
Dùng kìm tuốt lớp vỏ cách điện khoảng 1 - 1.5 cm ở các đầu dây. Bấm đầu cốt cho từng lõi dây đồng giúp tăng độ tiếp xúc, tránh tưa dây và biến dạng khi siết ốc.
Bước 3: Đấu nối dây vào các cọc tiếp xúc
Mở vỏ ổ cắm, tiến hành đấu 3 dây pha vào 3 cọc ký hiệu L1, L2, L3 (hoặc R, S, T). Dây còn lại đấu vào cọc ký hiệu N (Trung tính) hoặc cọc PE / ⏚ (Tiếp địa) tùy theo loại ổ cắm, sau đó siết thật chặt các vít cố định.
Bước 4: Cố định dây và lắp lại vỏ bảo vệ
Siết chặt kẹp giữ cáp ở phần đuôi ổ cắm để tránh lực co kéo làm đứt mối nối bên trong. Lắp lại vỏ bảo vệ và cố định đế ổ cắm chắc chắn lên vị trí thi công.
Bước 5: Đo kiểm tra và cấp nguồn chạy thử
Bật lại nguồn điện, dùng đồng hồ vạn năng (VOM) đo kiểm tra điện áp (giữa 2 dây pha đạt khoảng 380V). Nếu cắm thiết bị mà bị quay ngược chiều, bạn chỉ cần ngắt điện và đảo vị trí 2 trong 3 dây pha cho nhau là hoàn tất.
Quá trình cách đấu ổ cắm điện 3 pha 4 chấu yêu cầu sự cẩn trọng và kỹ năng kỹ thuật. Việc tuân thủ đúng quy trình và quy tắc an toàn là rất quan trọng để đảm bảo hệ thống hoạt động hiệu quả và ngăn chặn rủi ro an toàn.
