Dây cáp điện CV, CVV, CXV là gì? Cấu tạo và công dụng của từng loại

24/04/2023 Đăng bởi: Đỗ Hoàng Khải

Dây cáp điện CV, CVV, CXV đều là các sản phẩm quen thuộc của Cadivi khi người dùng chọn mua và lắp đặt hệ cho thống điện, thế nhưng không phải ai cũng biết cách phân biệt và hiểu rõ giá trị của 3 loại cáp này trong việc thiết kế đường truyền điện, trong bài viết này chúng tôi sẽ phổ cập đến người dùng hiểu rõ hơn về 3 loại dây cáp trên loại thông qua ký hiệu, màu sắc nhằm hiểu rõ hơn về cấu tạo và công dụng của từng loại.

Giới thiệu sơ nét về thương hiệu dây cáp điện Cadivi, Được thành lập từ năm 1975, CADIVI dần được biết đến là một doanh nghiệp sản xuất dây cáp điện có uy tín trên thị trường nhờ vào việc áp hàng loạt các tiêu chuẩn sản xuất vào sản phẩm thế nên, khi nhắc đến Cadivi, người dũng sẽ nghĩ ngay về một sản phẩm dây cáp điện chất lượng.

Dây cáp điện CV, CVV, CXV là gì? Cấu tạo và công dụng của từng loại

Về cơ bản, CV, CVV, CXV đều là dây cáp điện lực hạ thế và chúng chỉ khác nhau về cấu tạo vỏ bọc, tùy vào điều kiện sử dụng, vị trí lắp đặt mà người dùng lựa chọn sản phẩm sao cho phù hợp.

Dây cáp điện CV (Dây điện ruột đồng,vỏ bọc cách điện PVC)

Dây cáp điện CV

Dây cáp điện CV Cadivi với cấu tạo 1 ruột dẫn gồm nhiều sợi đồng tròn xoắn ép chặt (Ký hiệu là C) và Lớp vỏ bọc cách điện PVC (Ký hiệu là V) và tùy vào tiết diện của dây dẫn mà nhà sản xuất in ký hiệu lên bao bì, ví dụ như CV-1.5, CV-2.5, CV-4, CV-6,...Sản phẩn được sản xuất theo tiêu chuẩn AS/NZS 5000.1 và AS/NZS 1125

Đặc tính kỹ thuật:

  • Cấp điện áp U0/U: 0,6/1 kV
  • Điện áp thử: 3,5 kV (5 phút)
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 140OC, với tiết diện lớn hơn 300mm2, 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2

Ứng dụng lắp đặt: Lắp đặt cho hệ thống truyền tải và phân phối điện với cấp điện áp 0,6/1 kV, thường thấy trong điện dân dụng, sử dụng kèm ống luồn dây điện bảo vệ

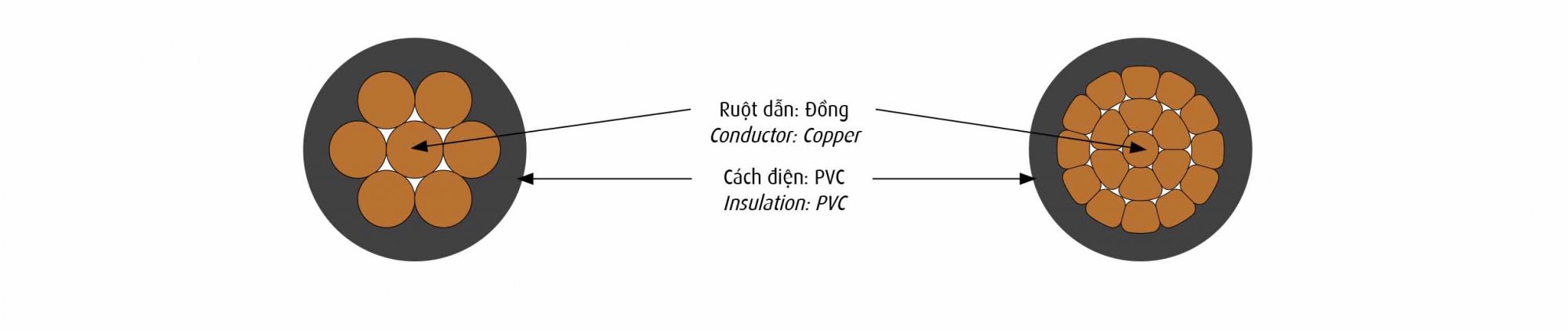

Cấu tạo dây cáp điện CV

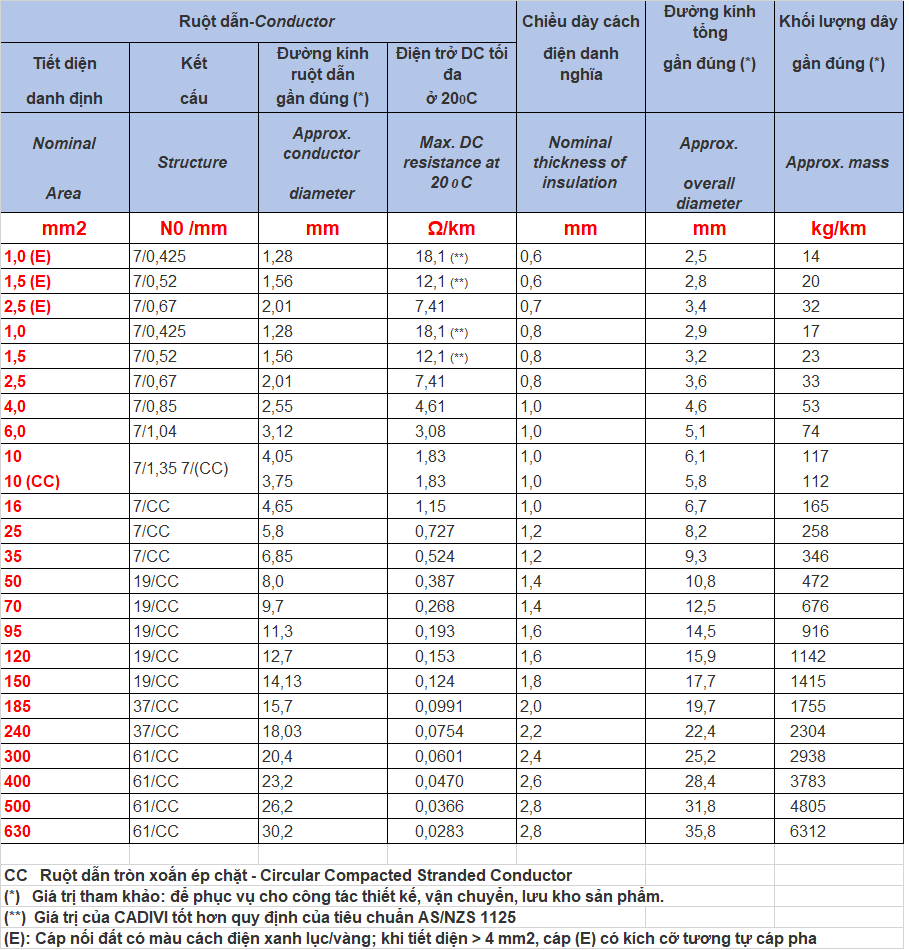

Bảng tra quy cách dây cáp điện CV Cadivi

Bảng tra quy cách dây cáp điện CV Cadivi

Dây cáp điện CVV Cadivi ( Ruột đồng/vỏ PVC/vỏ PVC)

Dây cáp điện CVV Cadivi có cấu tạo ruột dẫn bao gồm nhiều sợi đồng tròn xoắn ép chặt (Ký hiệu là C), 1 Lớp vỏ bọc cách điện PVC (Ký hiệu là V) và 1 lớp vỏ bọc bên ngoài cũng bằng chất liệu PVC, ở giữa các lớp vỏ có thêm lớp độn điền đầy bằng PP quấn PET hoặc PVC

Dây cáp điện CVV hay còn gọi là cáp core bởi tùy vào nhu cầu mà chúng bao gồm 1 hay nhiều lõi (tối đa 4 lõi) với nhiều tiết diện khác nhau ví dụ như CVV-4 là cáp dẫn bao gồm 1 sợi cáp 1 lõi với tiết diện 4mm hay CVV-2x4 là cáp dẫn gồm 2 lõi tiết diện 4mm,...

Đặc tính kỹ thuật:

  • Cấp điện áp U0/U: 0,6/1 kV
  • Điện áp thử: 3,5 kV (5 phút)
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 140OC, với tiết diện lớn hơn 300mm2, 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2

Ứng dụng: lắp đặt giữa các thiết bị thu và phát sóng vô tuyến, anten hoặc các kết nối cáp truyền hình và mạng máy tính. Cáp Cadivi được dùng để vận hành hệ thống truyền tải và phân phối điện năng. Trị số điện áp là 300 – 500V với 0.6/1kV.

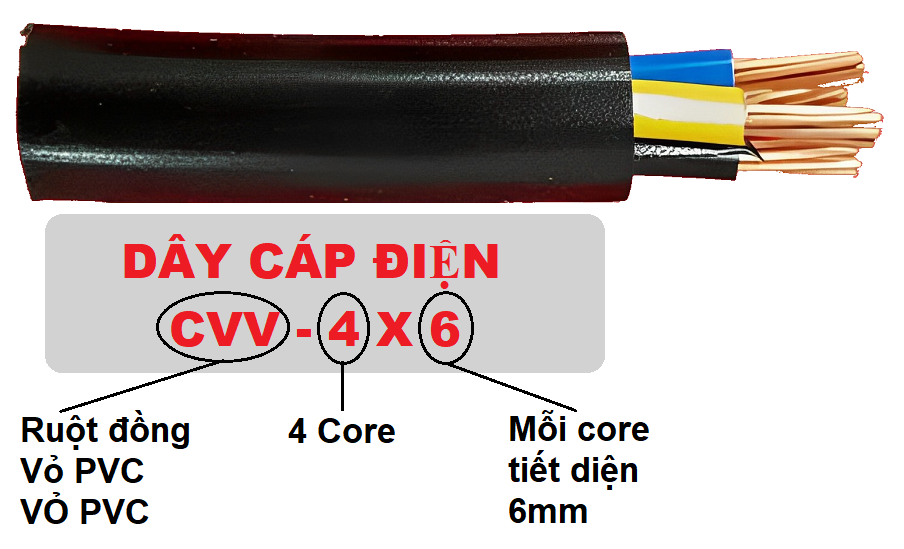

Dây cáp điện CV, CVV, CXV là gì? Cấu tạo và công dụng của từng loại

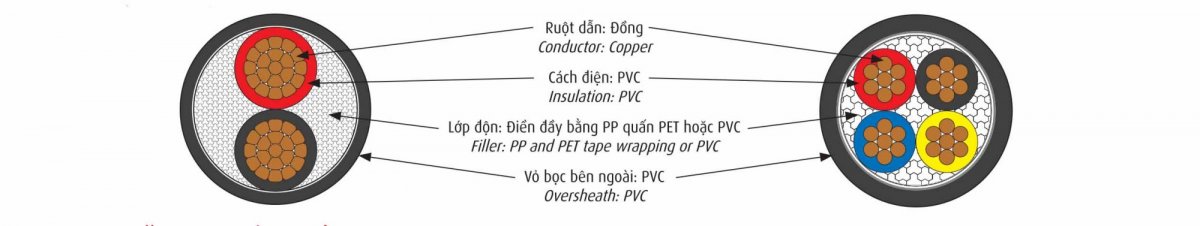

cấu tạo Dây cáp điện CVV

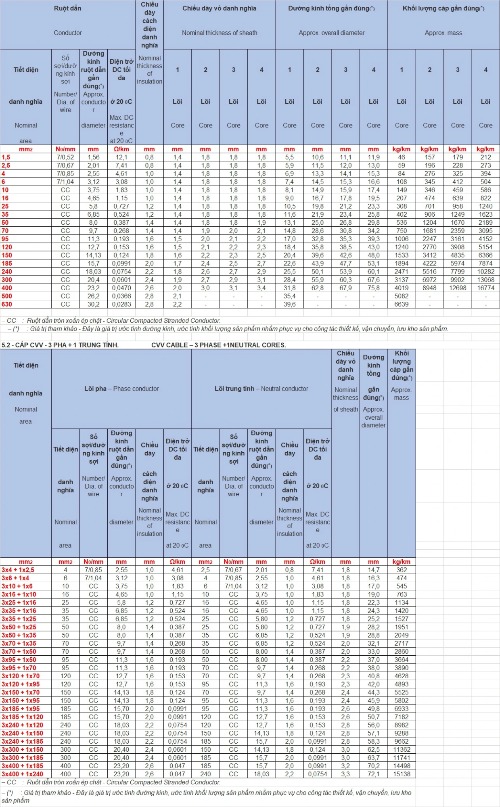

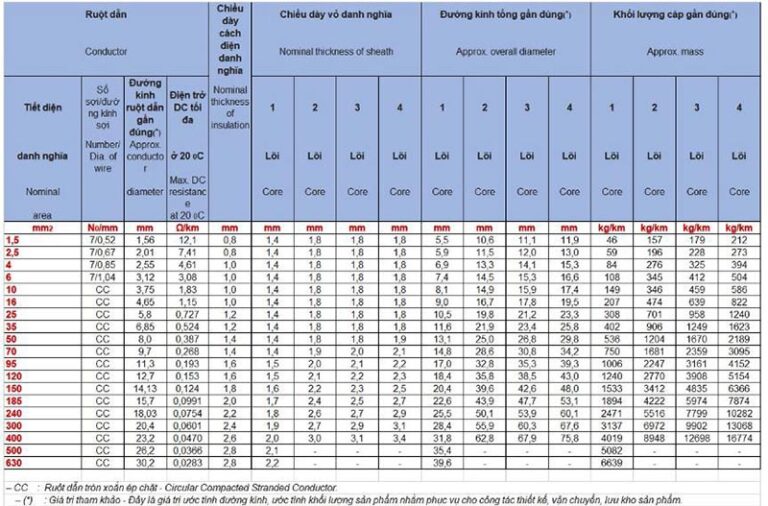

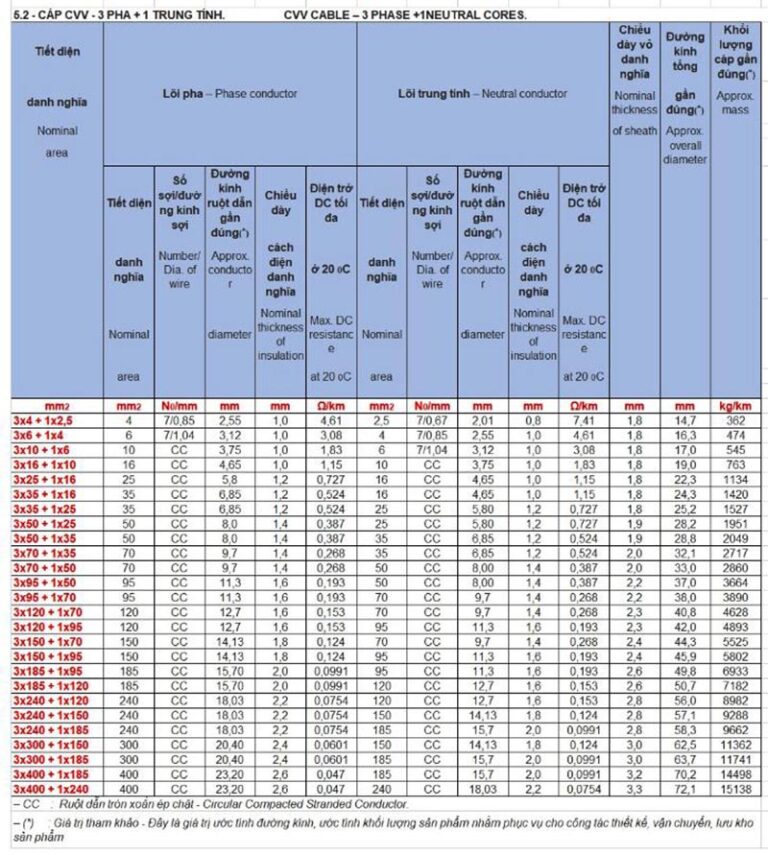

Bảng tra quy cách dây cáp điện CVV Cadivi

Bảng tra quy cách dây cáp điện CVV Cadivi

Dây cáp điện CXV Cadivi (Ruột đồng/Vỏ XLPE/Vỏ PVC)

Dây cáp điện CXV Cadivi có cấu tạo ruột dẫn bao gồm nhiều sợi đồng tròn xoắn ép chặt (Ký hiệu là C), 1 Lớp vỏ bọc cách điện XLPE (Ký hiệu là X) và 1 lớp vỏ bọc bên ngoài bằng chất liệu PVC, ở giữa các lớp vỏ có thêm lớp độn điền đầy bằng PP quấn PET hoặc PVC

Lớp cách điện XLPE: viết tắt của từ (Cross-Linked Polyethylene), XPLE- có các chuỗi polyethylene khác nhau được liên kết chéo với nhau – Quá trình Khâu mạch này giúp ngăn polymer chảy ra hoặc tách ra ở trên cao nhiệt độ. Nhờ vậy, XLPE thích hợp được sử dụng trong các ứng dụng nhiệt độ cao

Tương tự Dây cáp điện CVV, CXV cũng bao gồm 1 hay nhiều lõi (tối đa 4 lõi) với nhiều tiết diện khác nhau ví dụ như CXV-4 là cáp dẫn bao gồm 1 sợi cáp 1 lõi với tiết diện 4mm hay CXV-2x4 là cáp dẫn gồm 2 lõi tiết diện 4mm,...

Đặc tính kỹ thuật:

  • Cấp điện áp U0/U: 0,6/1 kV
  • Điện áp thử: 3,5 kV (5 phút)
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 140OC, với tiết diện lớn hơn 300mm2, 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2

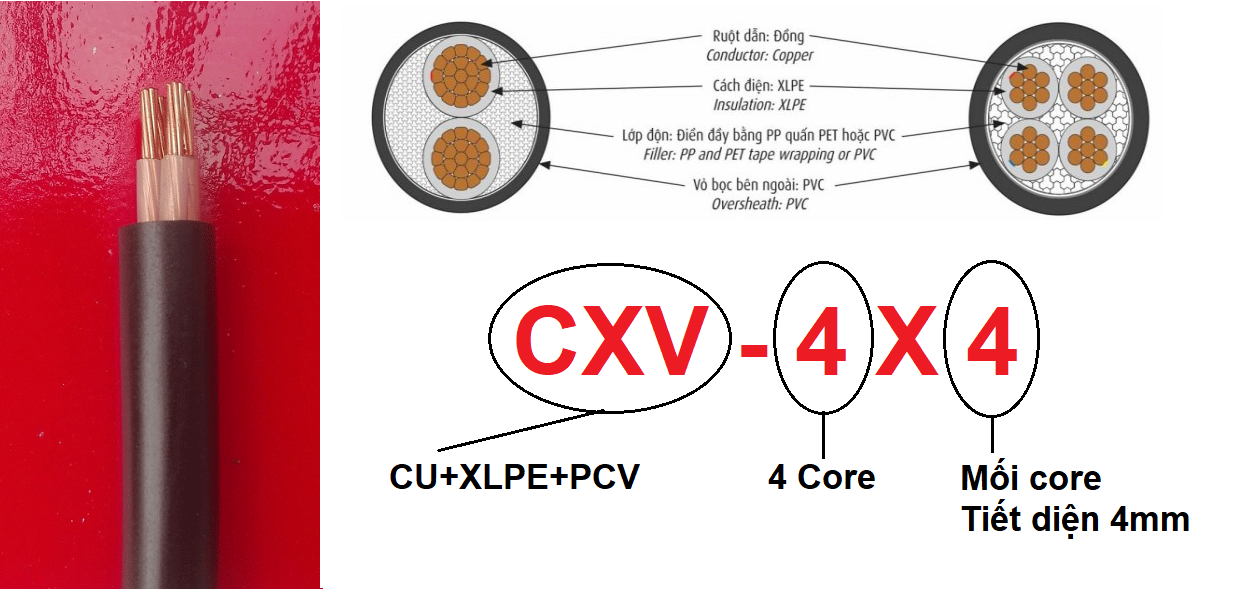

Dây cáp điện CXV

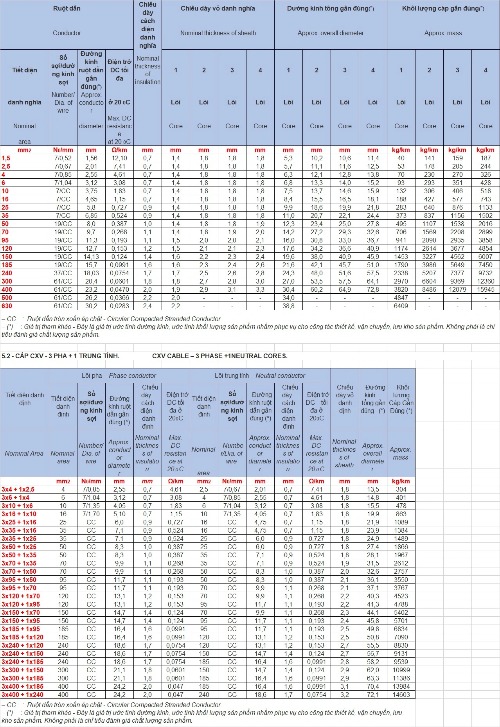

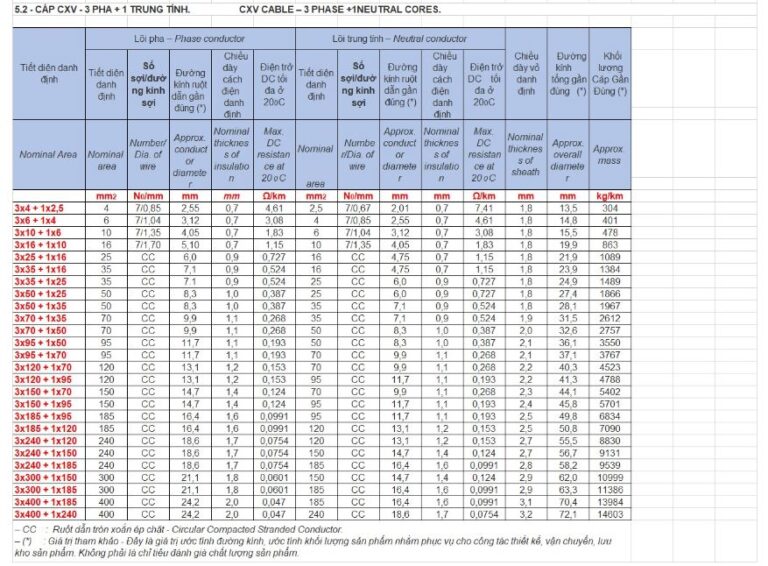

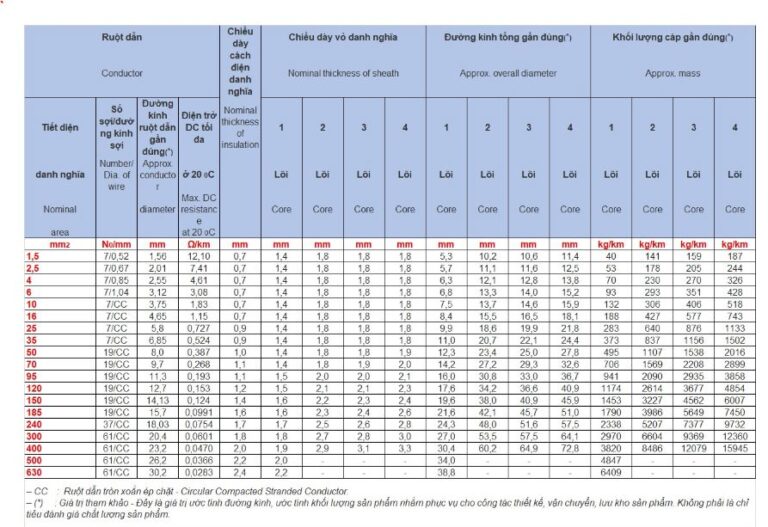

Bảng tra quy cách dây cáp điện CXV Cadivi

Bảng tra quy cách dây cáp điện CXV Cadivi
