Khi lắp đặt hoặc thay thế thiết bị điện, nhiều người thường băn khoăn trước các ký hiệu N và L in trên ổ cắm, aptomat, đèn LED hay các thiết bị khác. Việc đấu nối sai có thể gây chập điện, hư hỏng thiết bị hoặc thậm chí mất an toàn. Bài viết dưới đây sẽ giải thích rõ ký hiệu N và L trên thiết bị điện là gì, cách phân biệt chuẩn và những lưu ý quan trọng khi đấu nối.
Ý nghĩa chi tiết của từng ký hiệu
Trong hệ thống điện gia dụng và công nghiệp, các ký hiệu L, N và đôi khi là E (hoặc PE) được in trên thiết bị để chỉ dẫn cách đấu dây nguồn chính xác.
- Ký hiệu L – Dây nóng (Line): Đây là vị trí đấu nối dây dẫn mang điện. Khi hệ thống có điện, dây L luôn có điện áp (thường là 220V tại Việt Nam). Đây là dây quan trọng nhất cần xác định chính xác khi đấu nối.
- Ký hiệu N – Dây trung tính (Neutral): Dây trung tính có nhiệm vụ dẫn dòng điện trở về nguồn, tạo thành mạch kín. Trong điều kiện bình thường, dây N không mang điện áp cao như dây L, nhưng vẫn cần đấu đúng để thiết bị hoạt động ổn định và tránh rủi ro.
- Ký hiệu E (PE) – Dây tiếp địa (Earth): Dây tiếp địa dùng để bảo vệ người sử dụng. Khi thiết bị bị rò điện, dòng điện sẽ theo dây E đi xuống đất thay vì đi qua cơ thể người. Ở các công trình xây dựng mới hiện nay, hệ thống điện hầu hết đã được trang bị dây tiếp địa theo tiêu chuẩn an toàn.

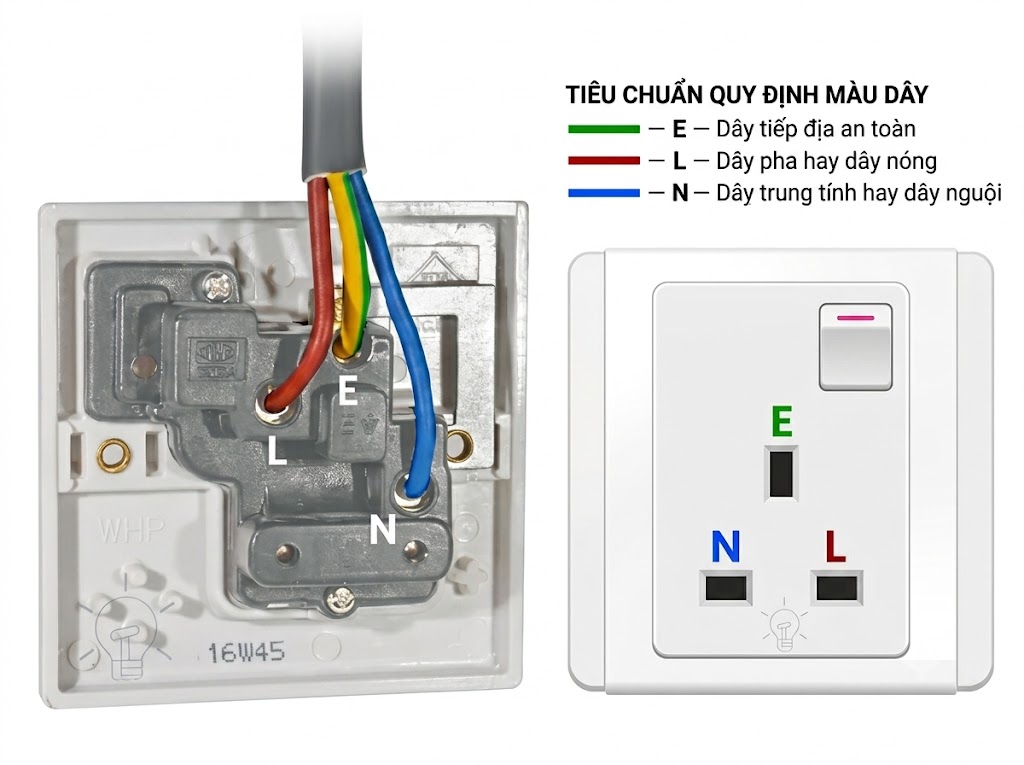

Cách phân biệt ký hiệu N và L trên thiết bị điện
Để phân biệt chúng, kiểm tra mặt sau hoặc mặt bên của thiết bị. Để nhận biết chính xác, bạn có thể dựa vào các yếu tố sau:
- Theo ký hiệu in trên thiết bị: Hầu hết các thiết bị điện hiện nay đều in rõ chữ L, N hoặc E ngay cạnh chân đấu nối. Đây là cách nhận biết chính xác và an toàn nhất.
- Theo màu sắc dây điện (tiêu chuẩn phổ biến hiện nay): Theo tiêu chuẩn IEC và thực tế lắp đặt tại Việt Nam.
| Ký hiệu | Tên gọi | Màu dây phổ biến hiện nay | Ghi chú |
|---|---|---|---|
| L | Dây nóng (Line) | Nâu hoặc Đen | Một số hệ thống cũ dùng màu đỏ |
| N | Dây trung tính | Xanh dương | Chuẩn phổ biến hiện nay |
| E / PE | Dây tiếp địa | Xanh lá – Vàng | Dây bảo vệ an toàn |
Lưu ý: Không nên chỉ dựa vào màu sắc dây điện cũ, vì nhiều công trình trước đây dùng màu khác. Cách an toàn nhất vẫn là kiểm tra ký hiệu in trên thiết bị và dùng bút thử điện.
Ký hiệu N và L trên một số thiết bị điện phổ biến
Việc xác định đúng các ký hiệu này giúp dòng điện chạy đúng mạch, đảm bảo thiết bị hoạt động ổn định và an toàn cho người sử dụng.
1. Ký hiệu N và L trên thiết bị điện RCBO hay RCCB
Aptomat chống giật (RCBO, RCCB): Thường có ghi rõ L và N để đấu dây nguồn vào đúng cực.

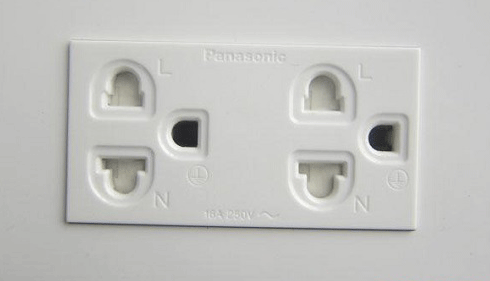

2. Ký hiệu N và L trên thiết bị điện trong ổ cắm điện 3 chấu
Ổ cắm điện 3 chấu: Chấu L (nóng), chấu N (trung tính) và chấu E (tiếp địa).

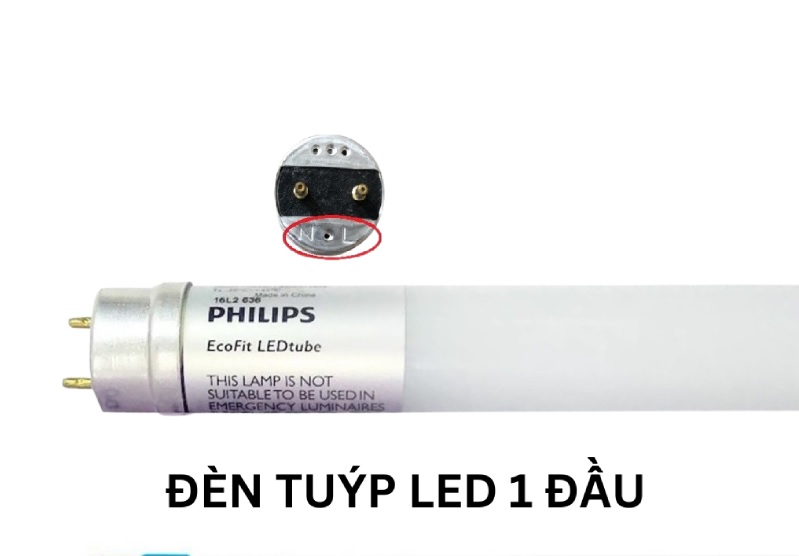

3. Ký hiệu N và L trên thiết bị điện bóng Led Tuýp 0m6 và 1m2
Đèn LED tuýp, đèn panel, đèn ray: Nhiều loại có in sẵn ký hiệu L và N trên đế đèn hoặc đầu nối.

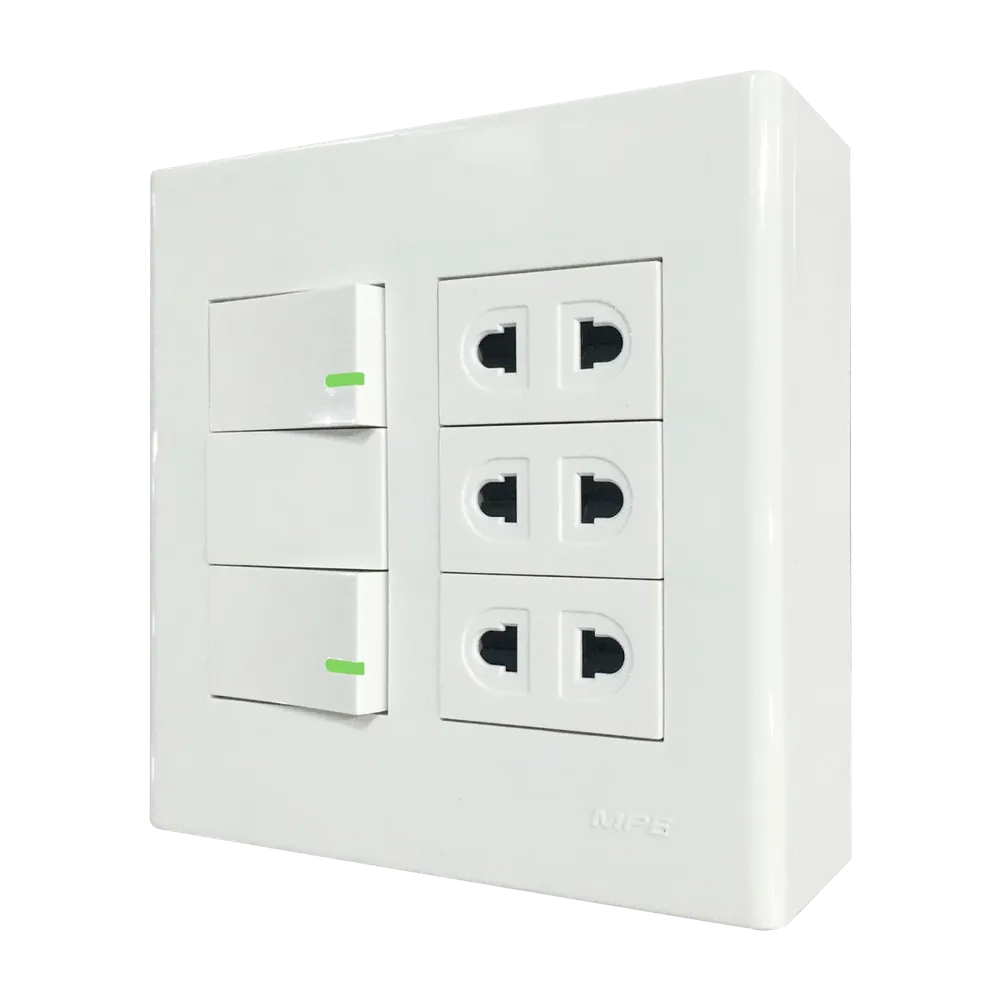

4. Công tắc, ổ cắm âm tường, thiết bị đóng cắt
Hầu hết đều được đánh dấu L – N để người thi công đấu nối chính xác.
Lưu ý an toàn khi đấu nối dây L và N
Việc đấu nối đúng dây L và N không chỉ giúp thiết bị hoạt động ổn định mà còn trực tiếp ảnh hưởng đến sự an toàn của người sử dụng. Dưới đây là những lưu ý quan trọng bạn cần tuân thủ khi thao tác.
- Luôn ngắt aptomat tổng trước khi thao tác.
- Kiểm tra kỹ bằng bút thử điện để xác định dây nóng.
- Không đảo ngược L và N, đặc biệt với các thiết bị có cực tính (như một số loại LED driver, biến tần, thiết bị điện tử).
- Ưu tiên đấu dây tiếp địa (E) nếu thiết bị và hệ thống nhà có sẵn.
- Nếu không am hiểu về điện, nên thuê thợ điện có chuyên môn để đảm bảo an toàn.
Kết luận
Ký hiệu N và L trên thiết bị điện là những ký hiệu cơ bản nhưng rất quan trọng. Hiểu đúng ý nghĩa và cách phân biệt sẽ giúp bạn đấu nối chính xác, bảo vệ thiết bị và đảm bảo an toàn cho người sử dụng. Trong mọi trường hợp, hãy ưu tiên kiểm tra ký hiệu in trên thiết bị và tuân thủ tiêu chuẩn màu dây hiện hành.
Nếu bạn cần tư vấn thêm về thiết bị điện hoặc cách đấu nối an toàn, hãy liên hệ đơn vị có chuyên môn để được hỗ trợ chính xác.
