Chọn Dây Điện Theo Tải Cho Cảm Biến Hồng Ngoại

Việc chọn dây điện theo tải đóng vai trò quyết định đến độ an toàn và tính ổn định khi lắp đặt hệ thống cảm biến hồng ngoại phục vụ nhu cầu bật tắt đèn tự động hay cảnh báo chống trộm. Mặc dù thiết bị cảm biến tiêu thụ công suất rất nhỏ, việc tính toán tiết diện dây cấp nguồn cho phụ tải phía sau lại đòi hỏi sự chuẩn xác để tránh nguy cơ sụt áp hay chập cháy điện. Bài viết dưới đây sẽ hướng dẫn bạn phương pháp tính toán và chọn dây điện chuẩn kỹ thuật nhất cho công trình.

Ứng dụng cảm biến chuyển động trong chiếu sáng tự động và an ninh

Việc ứng dụng công nghệ cảm biến vào không gian sống mang lại sự tiện nghi và nâng cao mức độ an toàn cho các thành viên trong gia đình. Tùy thuộc vào mục đích sử dụng, hệ thống này vừa đóng vai trò điều khiển chiếu sáng thông minh vừa hỗ trợ cảnh báo đột nhập hiệu quả.

Cảm biến hồng ngoại PIR là gì và nguyên lý hoạt động?

Cảm biến hồng ngoại thụ động (PIR) là thiết bị điện tử có khả năng phát hiện năng lượng bức xạ nhiệt phát ra từ vật thể. Khi có sự di chuyển của con người đi qua vùng quét, thiết bị sẽ lập tức đóng tiếp điểm để cấp nguồn cho hệ thống phụ tải:

• Nhận biết nguồn nhiệt: Cảm biến liên tục đo lường sự chênh lệch nhiệt độ giữa môi trường xung quanh và nhiệt độ cơ thể người.
• Xử lý tín hiệu: Truyền dòng điện kích hoạt đến rơ-le điều khiển thiết bị đầu ra trong thời gian tính bằng mili giây.

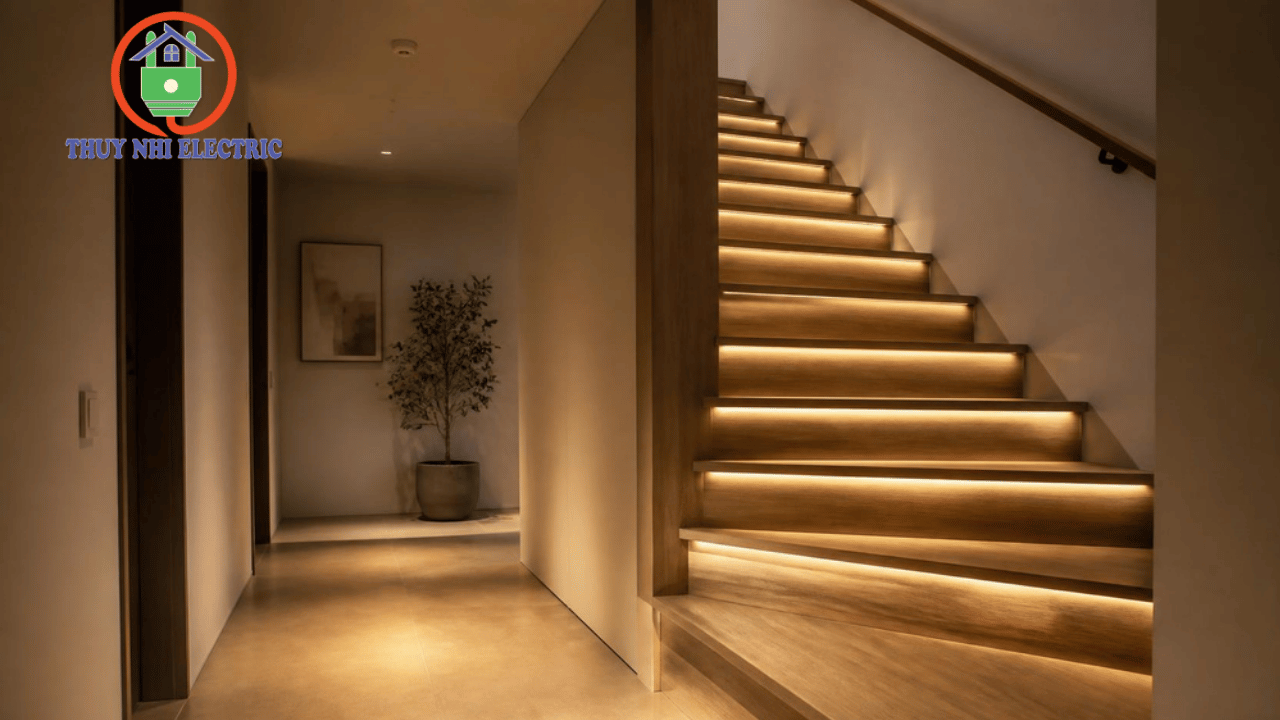

Ứng dụng bật tắt đèn chiếu sáng tự động

Tự động hóa hệ thống chiếu sáng giúp cắt giảm tối đa điện năng lãng phí tại các khu vực sinh hoạt chung. Cơ chế này mang lại giải pháp sống hiện đại và cực kỳ tiện lợi cho người già cũng như trẻ nhỏ trong gia đình:

• Tự động bật tắt đèn: Hệ thống tự động bật sáng khi có người bước vào hành lang, cầu thang, nhà vệ sinh và tự ngắt khi người rời đi.
• Tối ưu lượng điện tiêu thụ: Loại bỏ hoàn toàn tình trạng quên tắt đèn chiếu sáng ban đêm gây hao phí tiền điện.

Ứng dụng chống trộm và cảnh báo an ninh gia đình

Bên cạnh mục đích chiếu sáng, mắt cảm biến còn là mắt xích quan trọng trong hệ thống an ninh đa lớp. Việc tích hợp các thiết bị công suất cao giúp ngăn chặn triệt để nguy cơ đột nhập trái phép từ bên ngoài:

• Kích hoạt hệ thống chống trộm: Tự động bật đèn pha rọi sáng toàn bộ sân vườn và kích còi hú báo động ngay khi kẻ gian xâm nhập.
• Răn đe từ xa: Tạo hiệu ứng tâm lý khiến kẻ gian hoảng sợ và bỏ chạy ngay khi tiến vào ranh giới bảo vệ.

Hướng dẫn chọn dây điện theo tải cho hệ thống cảm biến và thiết bị đầu ra

Mặc dù mắt cảm biến tiêu thụ công suất rất nhỏ, các thiết bị tải đấu nối phía sau lại đòi hỏi dòng điện vận hành khác nhau. Do đó, việc chọn dây điện theo tải chuẩn xác sẽ ngăn ngừa hiện tượng sụt áp, nóng dây gây chập cháy âm tường.

Tầm quan trọng của việc chọn dây điện theo tải chuẩn kỹ thuật

Tiết diện dây dẫn quyết định đến khả năng truyền tải dòng điện an toàn liên tục cho toàn bộ hệ thống. Việc tính toán chính xác nhu cầu sử dụng sẽ giúp hệ thống vận hành bền bỉ và đảm bảo an toàn cháy nổ:

• Bảo vệ vỏ bọc cách điện: Dây điện đủ tải sẽ không bị nóng quá nhiệt, tránh nguy cơ rò rỉ điện ra tường nhà.
• Đảm bảo tuổi thọ thiết bị: Cung cấp đủ điện áp tiêu chuẩn cho cảm biến hồng ngoại và tải đèn/còi hú hoạt động ổn định.

Công thức tính công suất tải và dòng điện tiêu thụ

Để chọn đúng tiết diện dây điện cho hệ thống cảm biến hồng ngoại, cần xác định tổng công suất của các thiết bị phụ tải và cường độ dòng điện thực tế chạy qua dây.

Với hệ thống điện 220V, có thể áp dụng công thức I = P / (U × cosφ), trong đó P là tổng công suất tải (W), U = 220V và cosφ = 0,8.

Sau khi tính được dòng điện, tiết diện dây có thể ước tính theo S = I / J, với J = 6A/mm² đối với dây đồng. Để tăng độ an toàn và dự phòng khi tải phát sinh, nên ưu tiên chọn dây có tiết diện lớn hơn khoảng 20–30% so với kết quả tính toán.

Bảng tra cứu chọn dây điện theo tải cho hệ thống cảm biến hồng ngoại

Để giúp bạn tiết kiệm thời gian tính toán khi thi công thực tế, việc tra cứu số liệu có sẵn sẽ mang lại sự tiện lợi cao. Bảng định hướng dưới đây cung cấp thông số tiết diện dây chuẩn cho từng loại phụ tải:

Sơ đồ đấu nối & Nguyên tắc thi công an toàn cho hệ thống cảm biến

Quy trình thi công đấu nối dây điện đòi hỏi sự cẩn trọng và tuân thủ đúng sơ đồ kỹ thuật của nhà sản xuất. Việc đấu nối chuẩn xác sẽ đảm bảo mạch điều khiển vận hành linh hoạt và dễ dàng kiểm tra sửa chữa sau này.

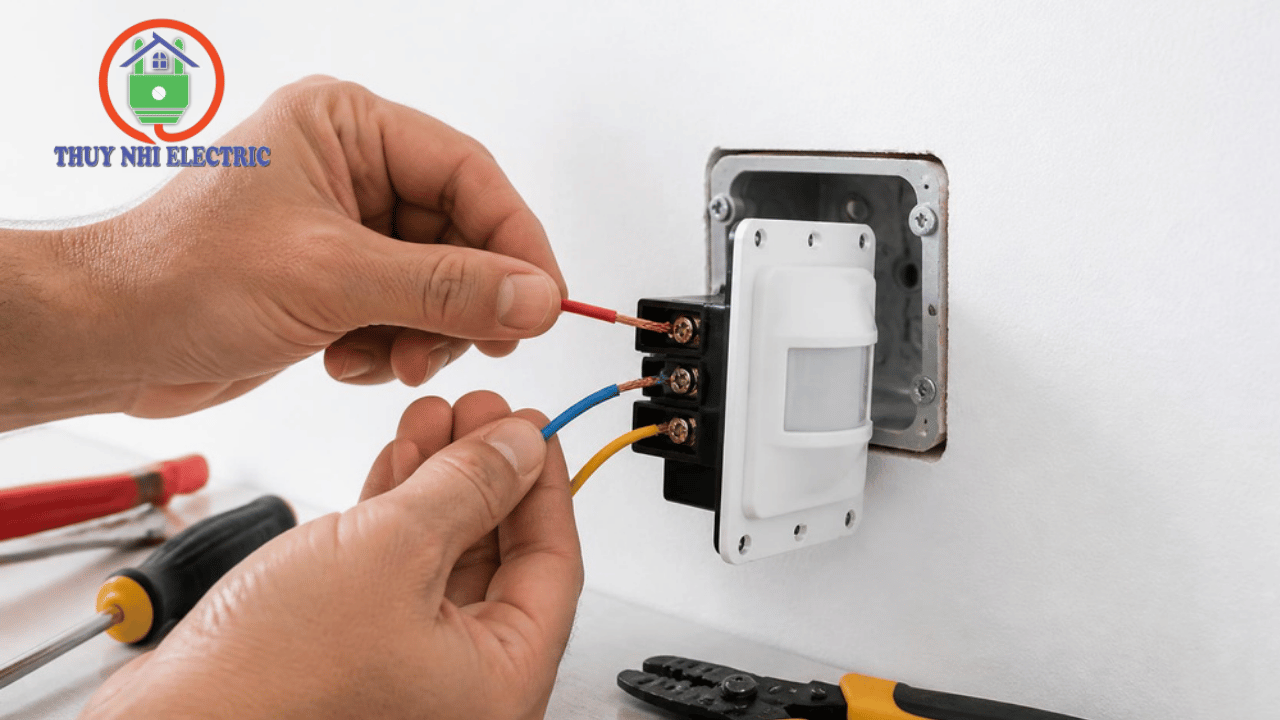

Sơ đồ nguyên lý đấu nối dây điện 3 dây cơ bản

Đa số các dòng cảm biến chuyển động trên thị trường hiện nay đều sử dụng chuẩn đấu nối 3 dây tín hiệu. Thao tác phân màu dây chính xác sẽ giúp thiết bị nhận diện đúng nguồn vào và đầu ra tải:

• Dây nguồn cắm vào (L-N): Dây lửa (L) và dây nguội (N) cấp nguồn trực tiếp 220V nuôi mắt cảm biến hồng ngoại.
• Dây điều khiển ra tải (L'): Dây lửa ra kết nối trực tiếp với một đầu của tải đèn hoặc còi chống trộm.

Lưu ý kỹ thuật khi chọn dây điện theo tải kéo dài ngoài trời

Môi trường ngoại thất luôn tiềm ẩn nhiều rủi ro hư hỏng dây dẫn do tác động của thời tiết và côn trùng. Gia chủ cần chọn đúng loại dây bọc chuyên dụng để bảo vệ đường dây cảm biến ngoài trời:

• Sử dụng dây đôi vỏ bọc PVC/XLPE: Kháng nước mưa, chống tia cực tím và chịu lực va đập cơ học tốt.
• Đi ống gen bảo vệ: Bắt buộc luồn dây vào ống gen ruột gà hoặc ống PVC cứng khi đi âm tường, âm sàn ngoài trời.

Tích hợp công tắc đảo chiều song song với cảm biến

Việc lắp đặt công tắc song song cho phép người dùng chủ động điều khiển hệ thống đèn theo ý muốn. Giải pháp này mang lại sự linh hoạt tuyệt đối trong các tình huống sinh hoạt đặc biệt của gia đình:

• Chế độ tự động: Cảm biến tự động bật tắt đèn khi phát hiện có chuyển động trong vùng quét.
• Chế độ thủ công: Bật công tắc cơ để giữ đèn sáng liên tục khi nhà có tiệc hoặc cần dọn dẹp.

Chi phí & báo giá tại Thúy Nhi

Chi phí dây điện và cảm biến phụ thuộc vào thương hiệu, chất lượng, thông số kỹ thuật và số lượng sử dụng. Giá đồng và khối lượng vật tư thực tế cũng có thể khiến đơn giá thay đổi theo từng thời điểm. Một số yếu tố cần lưu ý khi dự toán gồm:

• Thương hiệu và chất lượng: Dây điện CADIVI, Daphaco hay cảm biến Panasonic, Tuya, Kawa có mức giá khác nhau tùy dòng sản phẩm, tính năng và tiêu chuẩn kỹ thuật.
• Quy mô công trình: Số lượng dây, thiết bị và nhu cầu thi công ảnh hưởng trực tiếp đến tổng chi phí; đơn hàng số lượng lớn thường có chính sách chiết khấu tốt hơn.
• Thông số và nhu cầu sử dụng: Cần chọn đúng tiết diện dây, công suất cảm biến và tính năng để tránh mua dư hoặc phát sinh chi phí thay thế.
• Do giá vật tư có thể biến động, khách hàng nên liên hệ thietbidienmang.com để nhận báo giá dây điện cắt mét, thiết bị cảm biến và chính sách chiết khấu dành cho công trình, nhà thầu, thợ thi công.

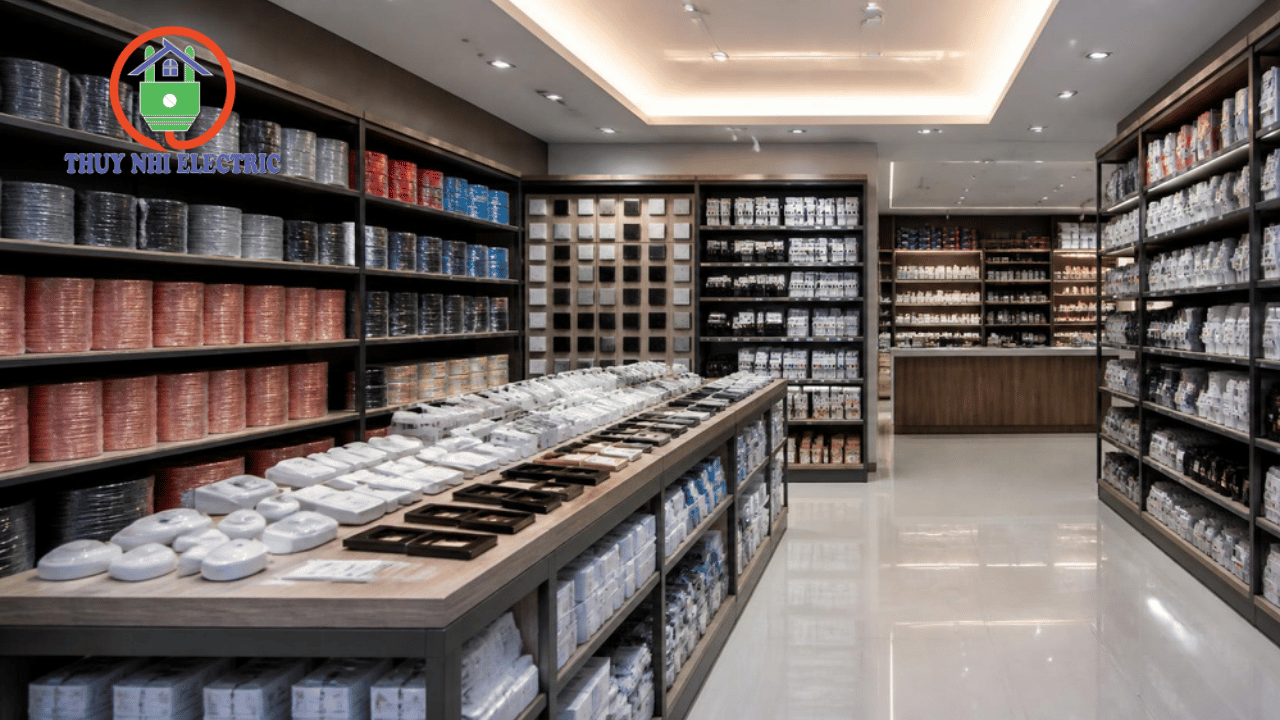

THIẾT BỊ ĐIỆN THÚY NHI – GIẢI PHÁP ĐIỆN AN TOÀN & CHÍNH HÃNG
