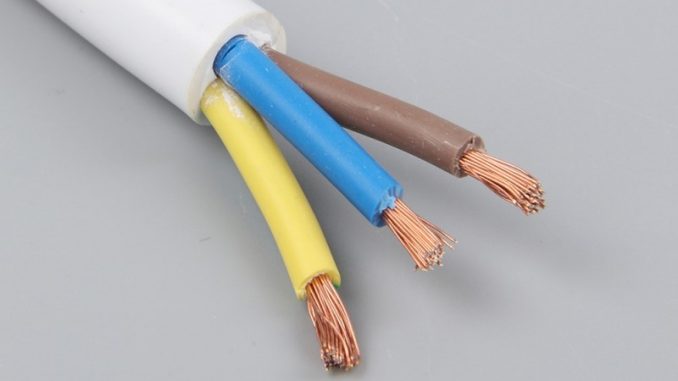

Quy định màu dây điện 3 lõi đóng vai trò quan trọng trong việc nhận biết chức năng của từng lõi, giúp thi công, vận hành và bảo trì hệ thống điện an toàn hơn. Việc sử dụng sai màu có thể dẫn đến nhầm lẫn nghiêm trọng, gây nguy cơ điện giật hoặc hư hỏng thiết bị.
Tại Việt Nam, quy định màu dây điện chịu ảnh hưởng của Tiêu chuẩn Việt Nam (TCVN) và thói quen lắp đặt thực tế lâu năm. Dưới đây là quy định phổ biến đang được áp dụng rộng rãi.
Quy định màu dây điện 3 lõi phổ biến tại Việt Nam
Đối với hệ thống điện 3 pha (hoặc cáp 3–4 lõi), màu sắc các lõi thường được quy ước như sau:
| Chức năng | Màu sắc phổ biến tại Việt Nam | Ký hiệu | Ghi chú |
|---|---|---|---|
| Pha 1 (L1) | Đỏ | L1 | Dây mang điện |
| Pha 2 (L2) | Vàng hoặc Trắng | L2 | Dây mang điện |
| Pha 3 (L3) | Xanh dương (xanh lam) | L3 | Dây mang điện |
| Dây trung tính (N) | Đen hoặc Trắng | N | Dây nguội, hoàn thành mạch |
| Dây tiếp đất (PE) | Xanh lá cây sọc vàng | PE | Dây bảo vệ, dẫn dòng rò xuống đất |
Lưu ý quan trọng:
- Dây tiếp đất (PE) bắt buộc phải là màu xanh lá cây sọc vàng theo hầu hết các tiêu chuẩn hiện hành.
- Trong thực tế thi công dân dụng và công nghiệp tại Việt Nam, màu đỏ – vàng – xanh dương cho 3 pha vẫn được sử dụng rất phổ biến.
- Một số công trình mới hoặc thiết bị nhập khẩu có thể áp dụng tiêu chuẩn IEC mới.

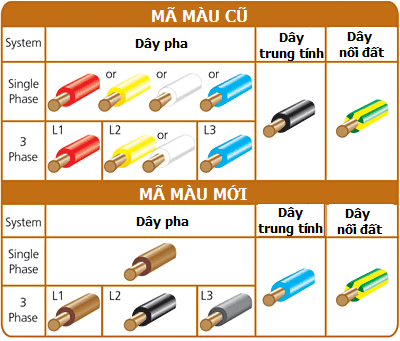

So sánh với tiêu chuẩn IEC quốc tế
Ngoài quy định màu phổ biến tại Việt Nam, nhiều công trình hiện đại và thiết bị nhập khẩu còn áp dụng tiêu chuẩn IEC. Việc nắm rõ sự khác biệt giữa hai hệ thống màu giúp tránh nhầm lẫn khi thi công hoặc bảo trì.
| Chức năng | Tiêu chuẩn Việt Nam (thực tế phổ biến) | Tiêu chuẩn IEC hiện đại |
|---|---|---|
| Pha 1 (L1) | Đỏ | Nâu |
| Pha 2 (L2) | Vàng / Trắng | Đen |
| Pha 3 (L3) | Xanh dương | Xám |
| Trung tính (N) | Đen / Trắng | Xanh dương nhạt |
| Tiếp đất (PE) | Xanh lá sọc vàng | Xanh lá sọc vàng |
Khi sửa chữa hoặc mở rộng hệ thống điện cũ, cần đặc biệt lưu ý sự khác biệt giữa hai hệ thống màu để tránh đấu nhầm.
Vai trò của từng loại dây
Mỗi lõi trong hệ thống dây điện 3 lõi đảm nhận một chức năng riêng biệt. Hiểu rõ vai trò của dây pha, dây trung tính và dây tiếp đất là yếu tố then chốt để đảm bảo an toàn và vận hành ổn định.
- Dây pha (L1, L2, L3): Mang điện áp, cung cấp nguồn cho thiết bị. Đây là dây nguy hiểm nhất, tuyệt đối không được chạm khi hệ thống đang mang điện.
- Dây trung tính (N): Hoàn thành mạch điện, giúp dòng điện trở về nguồn. Trong điều kiện bình thường điện áp gần bằng 0 so với đất, nhưng vẫn có thể mang điện khi hệ thống mất cân bằng.
- Dây tiếp đất (PE): Bảo vệ an toàn. Khi có sự cố rò điện, dây này dẫn dòng rò xuống đất và kích hoạt thiết bị bảo vệ (CB, RCBO…) cắt mạch.
Lưu ý quan trọng khi thi công
Tuân thủ đúng quy định màu dây chỉ là một phần. Để hệ thống điện an toàn và dễ bảo trì về lâu dài, người thi công cần lưu ý thêm một số nguyên tắc quan trọng dưới đây.
- Tuân thủ thống nhất một tiêu chuẩn trong cùng một công trình (không trộn lẫn màu TCVN cũ và IEC mới).
- Dây tiếp đất phải luôn là màu xanh lá sọc vàng, không được dùng màu khác.
- Khi làm việc với hệ thống điện cũ, nên dùng bút thử điện hoặc đồng hồ vạn năng để xác định chính xác chức năng từng dây trước khi đấu nối.
- Ghi chú rõ ràng tại tủ điện và các điểm đấu nối để thuận tiện cho bảo trì sau này.
- Chỉ người có chuyên môn và được đào tạo mới nên thực hiện đấu nối hệ thống điện.
Kết luận
Quy định màu dây điện 3 lõi theo thực tế và tiêu chuẩn tại Việt Nam giúp nhận biết nhanh chóng chức năng của từng lõi, giảm thiểu sai sót và nâng cao an toàn. Việc nắm rõ màu sắc theo TCVN/thói quen thi công trong nước cũng như sự khác biệt với IEC sẽ giúp bạn thi công và bảo trì hệ thống điện chính xác hơn.
