Sơ Đồ Đấu Dây Điện Âm Tường Chuẩn Kỹ Thuật Và An Toàn

Sơ đồ đấu dây điện âm tường là bản vẽ kỹ thuật cốt lõi giúp hệ thống điện trong nhà hoạt động ổn định, gọn gàng và hạn chế tối đa rủi ro chập cháy. Tuy nhiên, một hệ thống điện âm tường hoàn hảo không thể thiếu các thiết bị bảo vệ chuyên dụng như aptomat chống rò. Bài viết này sẽ hướng dẫn bạn đọc cách bố trí đường dây chuẩn xác, đồng thời phân biệt chi tiết các dòng thiết bị đóng cắt quan trọng để bảo vệ toàn diện cho gia đình.

Tổng quan và sơ đồ đấu dây điện âm tường chuẩn kỹ thuật

Để triển khai hệ thống điện chìm an toàn và thẩm mỹ, việc nắm vững các nguyên tắc đi dây cùng sơ đồ mạch tổng thể là bước khởi đầu bắt buộc. Dưới đây là những yêu cầu kỹ thuật quan trọng giúp bạn định hình mạng lưới điện chuẩn xác cho ngôi nhà.

Nguyên tắc bố trí đường dây điện âm tường an toàn

Để đảm bảo an toàn tuyệt đối và hạn chế tối đa rủi ro chập cháy khi thi công, bạn cần tuân thủ nghiêm ngặt các nguyên tắc bố trí đường dây sau:

• Khoảng cách tiêu chuẩn: Đường đi dây cách mặt sàn tối thiểu 30cm – 1m và giữ khoảng cách an toàn với đường ống cấp thoát nước để tránh ẩm ướt gây chập cháy.
• Bảo vệ kết cấu: Tuyệt đối không đục rãnh quá sâu vào tường chịu lực hoặc đi dây qua các vị trí có nguy cơ cao bị khoan đục, đóng đinh về sau.
• Phân nhánh độc lập: Chia riêng biệt các mạch điện chiếu sáng, ổ cắm thông thường và các thiết bị công suất lớn (điều hòa, bình nóng lạnh) để thuận tiện cho việc kiểm soát và bảo trì.

Sơ đồ mạch điện âm tường cơ bản trong nhà dân dụng

Một bản vẽ mạch điện chi tiết sẽ là kim chỉ nam giúp quá trình lắp đặt và quản lý hệ thống diễn ra trơn tru. Dưới đây là các thông tin cơ bản trong sơ đồ:

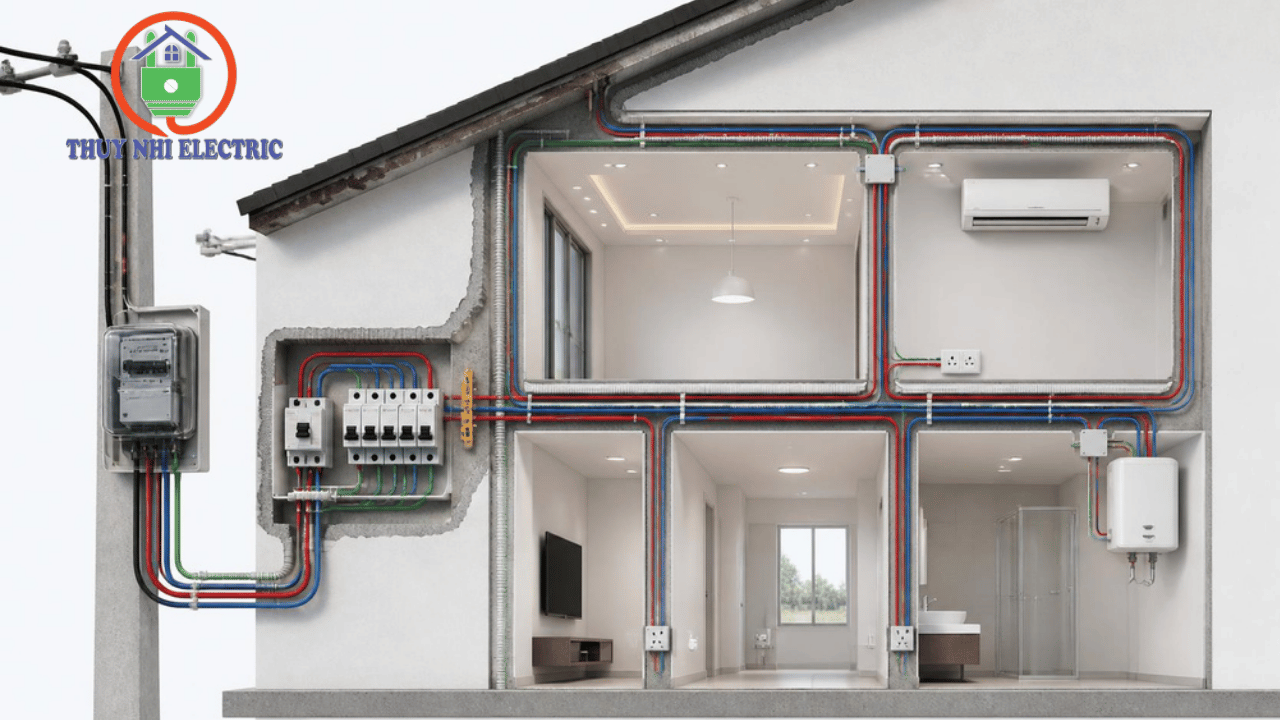

• Sơ đồ tổng thể: Nguồn điện lưới đi qua công tơ vào aptomat tổng, sau đó phân phối đến các aptomat nhánh của từng tầng và từng phòng chức năng.
• Quy định màu dây: Dây pha (nóng) dùng một màu thống nhất, dây trung tính (lạnh) dùng màu riêng biệt, và dây tiếp địa (bảo vệ) bắt buộc dùng dây màu vàng sọc xanh để tránh đấu nối nhầm lẫn.

Phân biệt các thiết bị đóng cắt MCB, MCCB, ELCB và RCBO

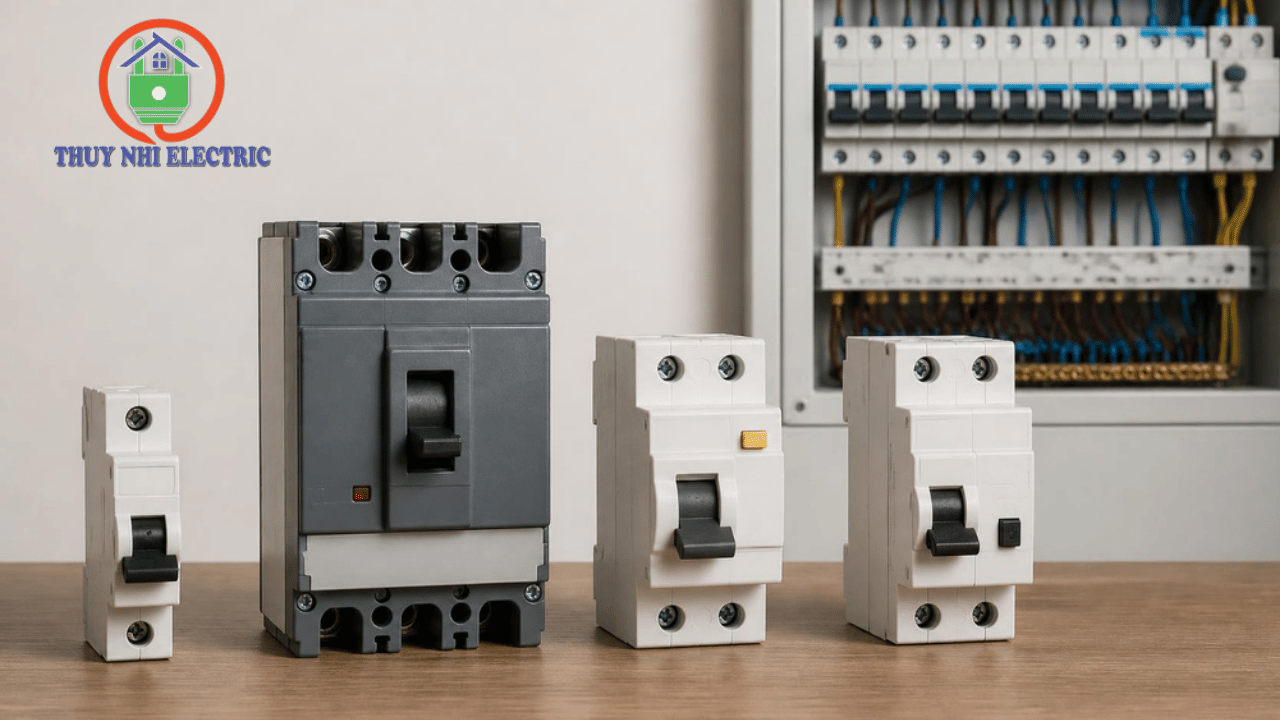

Lựa chọn đúng thiết bị bảo vệ đóng vai trò cốt lõi trong việc phòng ngừa sự cố quá tải, chập điện hay rò rỉ điện. Dưới đây là bảng so sánh tổng quan giúp bạn phân biệt nhanh tính năng và ứng dụng của các dòng aptomat phổ biến:

So sánh nhanh nguyên lý hoạt động của ELCB và RCBO

Mặc dù cùng chung cơ chế phát hiện dòng rò qua cuộn cảm từ, ELCB và RCBO lại có cấu trúc bảo vệ khác biệt rõ rệt. Dưới đây là chi tiết về nguyên lý vận hành và điểm khác biệt cốt lõi:

• Nguyên tắc hoạt động chung: Cả hai thiết bị đều vận hành dựa trên việc so sánh cân bằng giữa dòng điện đi (pha) và dòng điện về (trung tính) qua cuộn cảm từ. Khi xảy ra sự cố rò rỉ điện, dòng đi và về mất cân bằng, thiết bị sẽ tự động ngắt mạch ngay lập tức.
• Cơ chế bảo vệ của ELCB: Chỉ chuyên trách phát hiện dòng rò (chống giật) và thường bắt buộc phải kết hợp lắp chung với một MCB riêng biệt để đảm bảo thêm chức năng chống quá tải, chập điện.
• Cơ chế bảo vệ của RCBO: Là thiết bị tích hợp toàn diện "3 trong 1", vừa chống dòng rò, vừa bảo vệ quá tải và ngắn mạch trong cùng một thiết bị nhỏ gọn duy nhất.

Hướng dẫn an toàn điện cơ bản khi thi công và sử dụng

Sự an toàn của hệ thống điện âm tường phụ thuộc rất lớn vào kỹ thuật thi công ban đầu cũng như thói quen sử dụng hàng ngày của gia đình. Bạn cần tuân thủ nghiêm ngặt các chỉ dẫn dưới đây để tránh xảy ra rủi ro chập cháy điện.

Các nguyên tắc an toàn tuyệt đối trong thi công

Quá trình thi công đục phá tường và đấu nối điện đòi hỏi người thợ phải tuân thủ triệt để các quy chuẩn an toàn. Cụ thể gồm các nguyên tắc sau:

• Ngắt nguồn hoàn toàn: Ngắt cầu dao tổng và dùng bút thử điện kiểm tra kỹ lưỡng trước khi thao tác đục tường hay đấu nối.
• Dùng ống luồn chuyên dụng: Luôn luồn dây điện trong ống gen cứng hoặc ống ruột gà PVC đạt chuẩn, không chôn dây trực tiếp vào xi măng.
• Trang bị bảo hộ: Sử dụng đầy đủ găng tay cách điện, giày bảo hộ và các dụng cụ thi công tiêu chuẩn.

Lưu ý vận hành hệ thống điện âm tường bền bỉ

Để hệ thống điện âm tường vận hành bền bỉ và hạn chế tối đa sự cố phát sinh theo thời gian, người dùng cần lưu ý những điểm sau:

• Tránh cắm quá tải: Không cắm đồng thời nhiều thiết bị công suất lớn vào cùng một đường dây phân nhánh để tránh gây quá nhiệt dây dẫn ngầm.

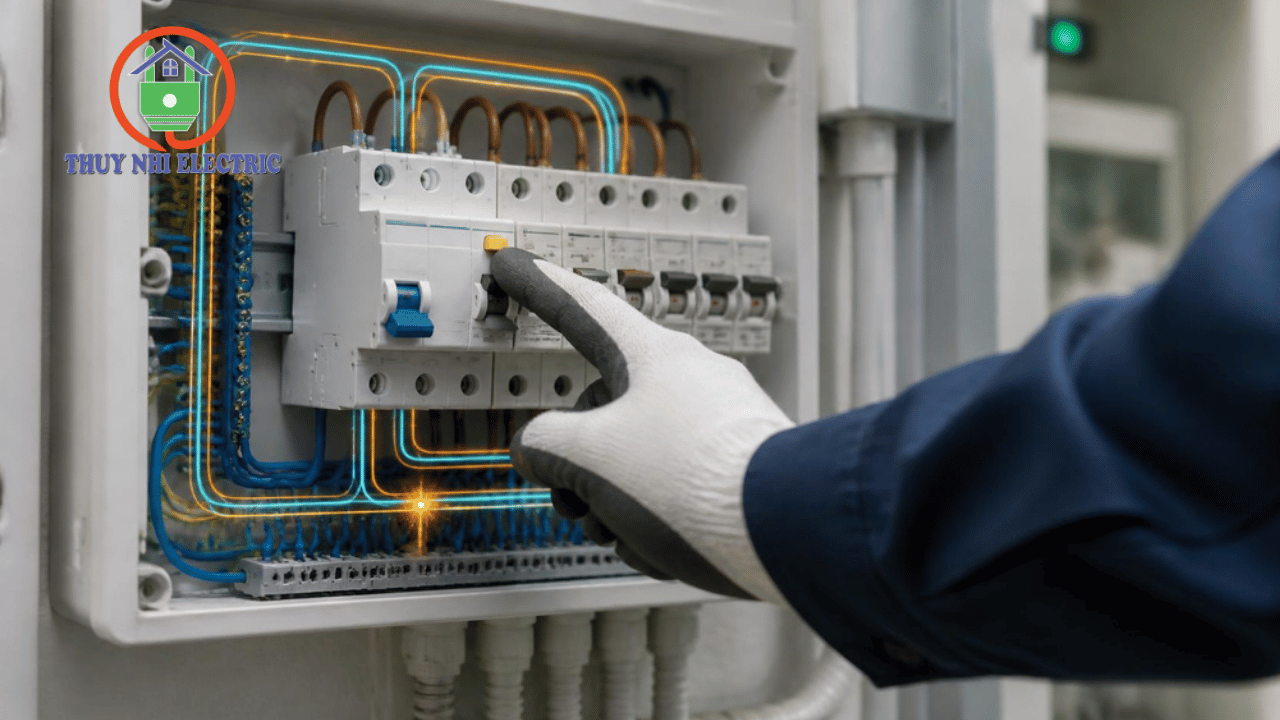

• Bảo trì định kỳ: Thường xuyên kiểm tra các điểm đấu nối tại tủ điện, siết chặt các đầu ốc cọc cắm và thực hiện test aptomat chống giật hàng tháng.
