Thiết bị đóng cắt là khí cụ điện then chốt trong mọi hệ thống điện dân dụng và công nghiệp. Chúng không chỉ đóng/ngắt dòng điện mà còn bảo vệ con người và thiết bị khỏi quá tải, ngắn mạch, rò điện. Lựa chọn đúng loại và đúng kích thước giúp hệ thống vận hành an toàn, ổn định, đồng thời tối ưu không gian tủ điện, yếu tố ngày càng quan trọng trong thiết kế nội thất hiện đại.
Thiết bị đóng cắt là gì? Định nghĩa và chức năng chính
Thiết bị đóng cắt (Switchgear) là thuật ngữ chung chỉ các khí cụ điện dùng để đóng, ngắt, điều khiển và bảo vệ mạch điện trong cả điều kiện bình thường lẫn sự cố.
Chức năng chính gồm ba nhóm:
- Đóng cắt tải bình thường: Kết nối hoặc ngắt mạch khi vận hành.
- Cắt sự cố: Tự động ngắt dòng khi phát hiện quá tải, ngắn mạch hoặc rò điện (Residual Current).
- Cách ly an toàn (Isolation): Tạo khoảng hở cách điện nhìn thấy được để đảm bảo an toàn khi bảo trì, sửa chữa.
Khác với công tắc thông thường (chỉ đóng/ngắt tải nhỏ) hay cầu chì (bảo vệ một lần), thiết bị đóng cắt hiện đại có thể tái sử dụng nhiều lần, cắt dòng ngắn mạch lớn và tích hợp nhiều chức năng bảo vệ. Lợi ích rõ rệt nhất là bảo vệ con người khỏi điện giật, cháy nổ và kéo dài tuổi thọ toàn hệ thống.

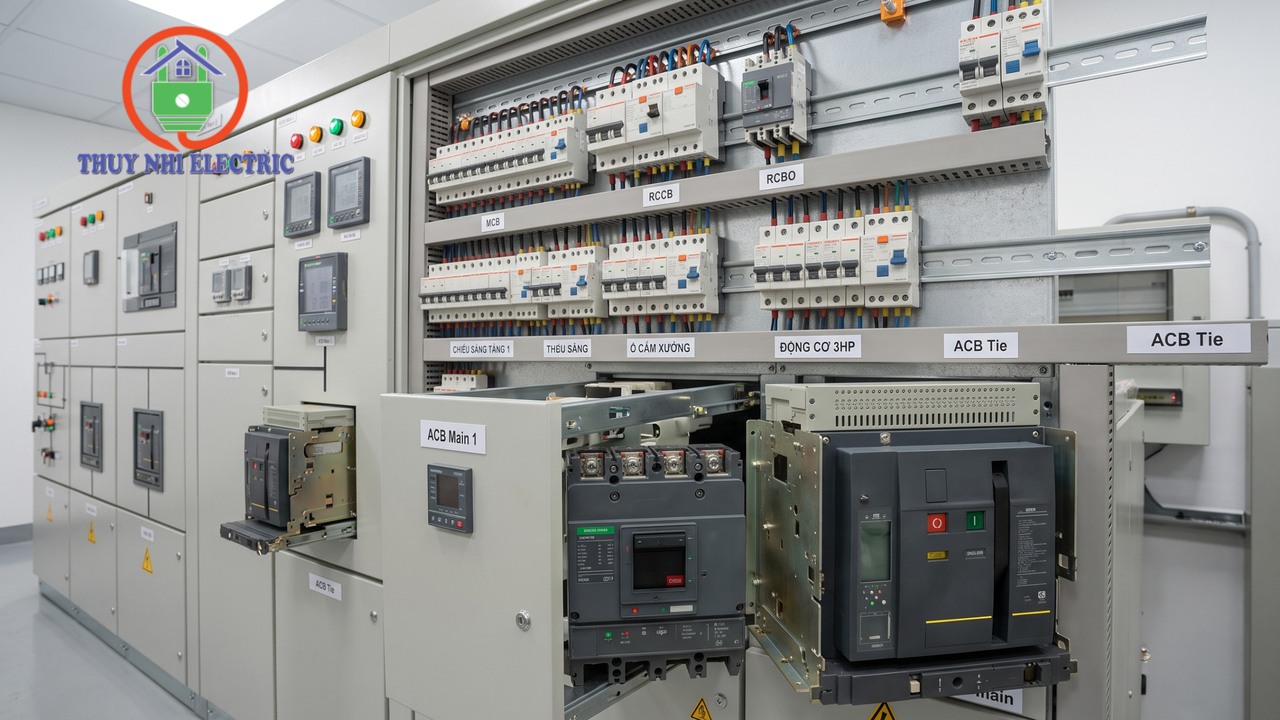

Phân loại thiết bị đóng cắt theo cấp điện áp
Phân loại theo cấp điện áp là cách phổ biến và khoa học nhất:
Thiết bị đóng cắt hạ thế (LV – ≤ 1000V AC / 1500V DC)
Nhóm được sử dụng rộng rãi nhất. Bao gồm MCB, MCCB, ACB, RCCB, RCBO, ELCB, Contactor, Isolator và cầu chì HRC. Chúng bảo vệ mạch điện nhà ở, văn phòng, nhà xưởng nhỏ và tủ phân phối.
Thiết bị đóng cắt trung thế (MV – 1kV–36kV)
Gồm VCB (Vacuum Circuit Breaker), LBS (Load Break Switch), Recloser, máy cắt khí SF6… Nhóm này đảm nhận phân phối điện tại trạm biến áp và đường dây trung thế.
Thiết bị đóng cắt cao thế (HV – > 36kV)
Máy cắt khí SF6, máy cắt dầu, dao cách ly cao áp. Được thiết kế để chịu điện áp và dòng ngắn mạch cực lớn trên lưới truyền tải.
Các loại thiết bị đóng cắt phổ biến nhất hiện nay
Hiện nay có nhiều loại thiết bị đóng cắt với chức năng và ứng dụng khác nhau. Để chọn đúng thiết bị, cần nắm rõ đặc điểm của các dòng phổ biến nhất như MCB, MCCB, ACB, VCB, RCCB/RCBO và Contactor. Dưới đây là phân tích chi tiết từng loại.
- MCB (Miniature Circuit Breaker – Aptomat tép): Nhỏ gọn, lắp trên thanh ray DIN, dòng định mức thường dưới 125A. Bảo vệ quá tải và ngắn mạch. Phù hợp mạch chiếu sáng, ổ cắm dân dụng.
- MCCB (Molded Case Circuit Breaker – Aptomat khối): Có khả năng cắt dòng ngắn mạch cao hơn MCB (lên đến 100kA hoặc hơn), dòng định mức từ 16A đến 1600A thậm chí cao hơn. Dùng làm CB tổng hoặc bảo vệ nhánh công suất lớn.
- ACB (Air Circuit Breaker – Máy cắt không khí): Dòng định mức từ 630A đến 6300A, khả năng cắt rất cao. Thường lắp tại tủ điện tổng của nhà máy, tòa nhà cao tầng.
- VCB (Vacuum Circuit Breaker): Sử dụng chân không để dập hồ quang, phổ biến ở cấp trung thế nhờ độ tin cậy cao và ít bảo trì.
- RCCB / RCBO / ELCB (Thiết bị chống dòng rò): RCCB chỉ chống rò điện, RCBO kết hợp chống rò + quá tải + ngắn mạch. Đây là thiết bị bắt buộc trong nhiều tiêu chuẩn an toàn hiện nay.
- Contactor (Khởi động từ) & Relay nhiệt: Đóng cắt động cơ và tải công nghiệp với tần suất cao. Relay nhiệt bảo vệ động cơ khỏi quá tải nhiệt.
- Dao cách ly (Isolator/DS) & ATS: Dao cách ly tạo khoảng hở an toàn nhìn thấy. ATS (Automatic Transfer Switch) tự động chuyển nguồn khi mất điện lưới. Mỗi loại có nguyên lý, ưu nhược điểm và phạm vi ứng dụng riêng. Hiểu rõ giúp chọn đúng thiết bị, tránh thừa hoặc thiếu chức năng.
Kích thước thiết bị đóng cắt – Tiêu chuẩn lắp đặt & lựa chọn theo không gian
Kích thước quyết định không gian tủ điện và tính thẩm mỹ.

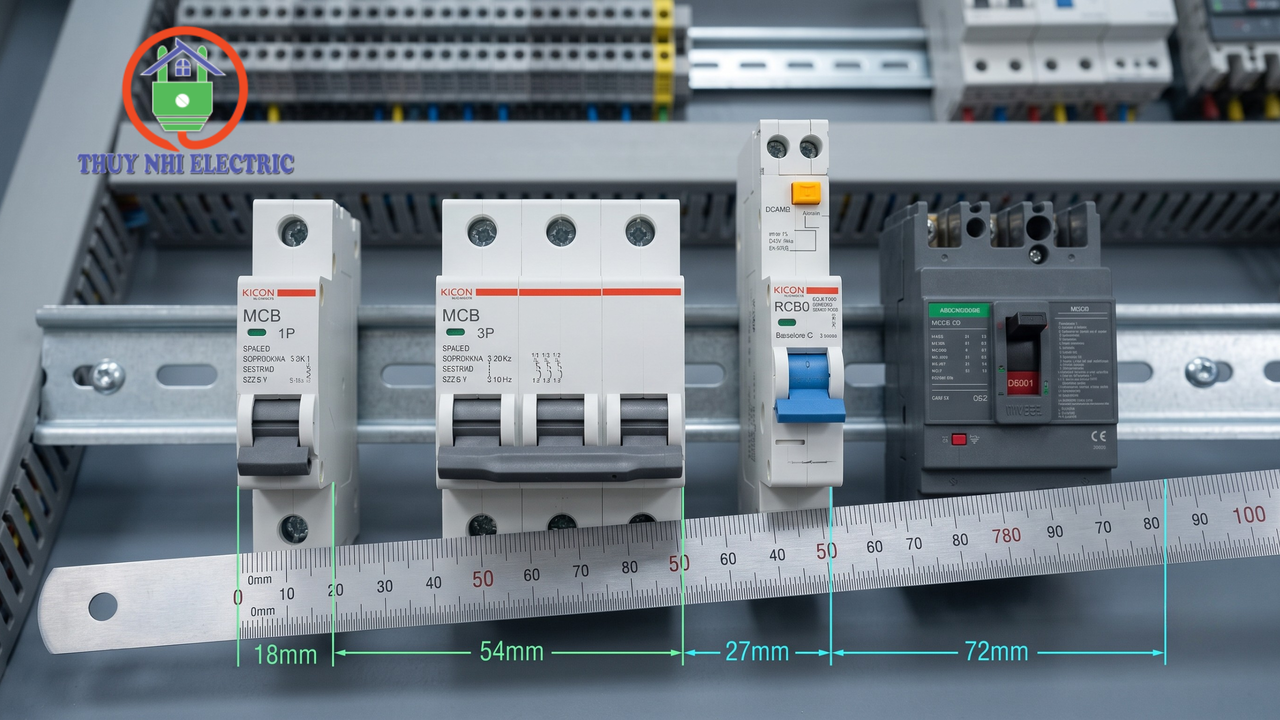

- Theo module DIN rail (MCB, RCCB, RCBO): Module cơ bản 18mm. MCB 1P chiếm 1 module, 2P chiếm 2 module, 3P/4P chiếm 3–4 module. Chiều cao và chiều sâu tiêu chuẩn giúp lắp đặt đồng bộ.
- MCCB theo dòng định mức (In) và khung (AF): Khung càng lớn thì kích thước càng to. Có dạng Fixed (cố định) và Draw-out (rút ra được) để dễ bảo trì.
- ACB & thiết bị trung thế: Đòi hỏi không gian tủ lớn hơn. Loại Withdrawable cho phép rút ra kiểm tra mà không cần tháo toàn bộ.
Xu hướng hiện nay là dòng siêu mỏng, tích hợp smart module. Chúng giúp tủ điện âm tường gọn gàng, thẩm mỹ cao, phù hợp căn hộ, biệt thự và văn phòng hiện đại mà vẫn đảm bảo đầy đủ chức năng bảo vệ.
Thông số kỹ thuật quan trọng khi chọn thiết bị đóng cắt
Khi lựa chọn cần chú ý các thông số sau:
- Dòng định mức In (Rated Current): Phải ≥ dòng làm việc lớn nhất của tải.
- Khả năng cắt ngắn mạch Icu (Ultimate) và Ics (Service).
- Điện áp định mức Ue, điện áp cách điện Ui, điện áp chịu xung Uimp.
- Đặc tuyến cắt (Curve B, C, D) phù hợp với loại tải.
- Số cực (1P, 2P, 3P, 4P).
- Độ bền cơ và điện.
- Cấp bảo vệ IP.
- Tiêu chuẩn IEC 60947 và các TCVN tương ứng.
Cách lựa chọn thiết bị đóng cắt phù hợp theo ứng dụng
Việc chọn thiết bị đóng cắt cần phù hợp với đặc thù từng ứng dụng. Dưới đây là hướng dẫn chọn chuẩn theo các lĩnh vực phổ biến.
- Dân dụng & nội thất hiện đại: Ưu tiên MCB + RCBO kích thước compact, thẩm mỹ cao.
- Công nghiệp & nhà xưởng: MCCB, ACB, Contactor kết hợp Relay nhiệt.
- Trung thế: VCB hoặc Recloser tùy yêu cầu tự động hóa.
Công thức chọn nhanh cơ bản: Ib ≤ In ≤ Iz
(Trong đó Ib là dòng làm việc, Iz là khả năng chịu tải của dây dẫn) và luôn dự phòng khả năng cắt ngắn mạch.
Checklist thương hiệu uy tín: Schneider, CHINT, LS, Legrand, Sino… nên được ưu tiên vì có đầy đủ chứng nhận và hỗ trợ kỹ thuật tốt.
Ứng dụng thực tế và xu hướng thiết bị đóng cắt thông minh 2026

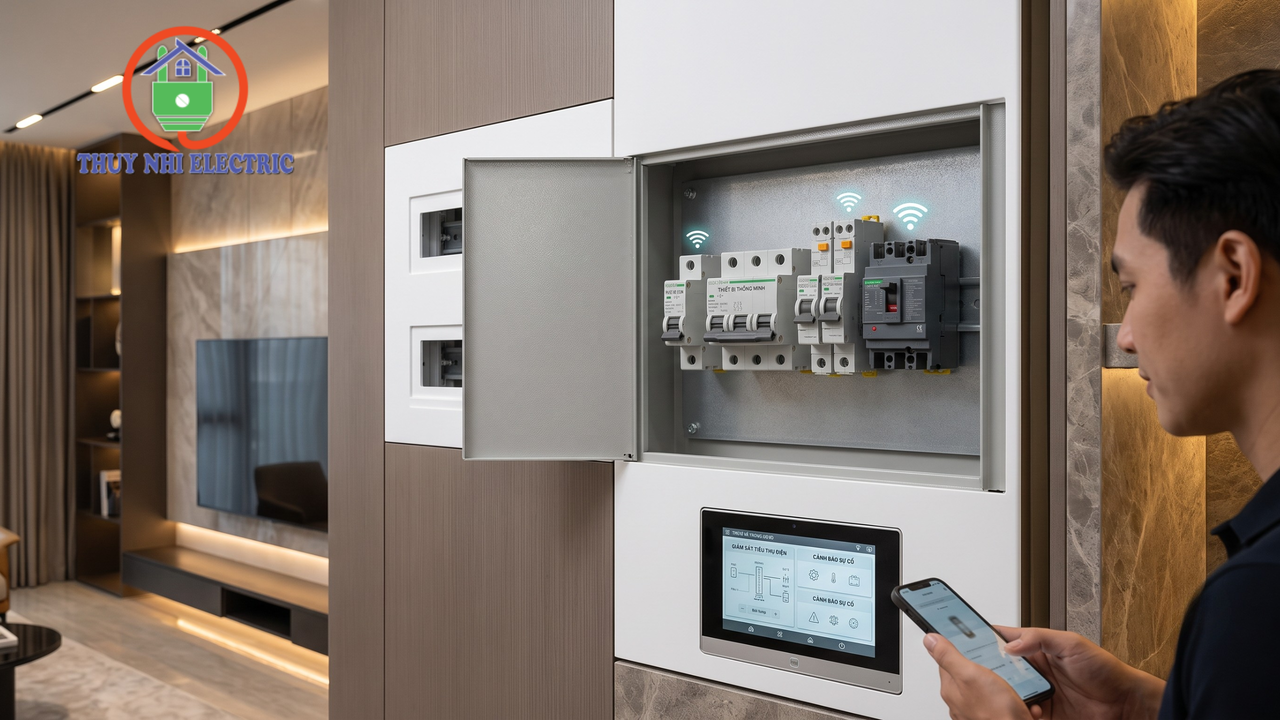

Xu hướng nổi bật là tích hợp IoT, giám sát từ xa và kết nối BMS/Smart Home. Thiết bị đóng cắt thông minh giúp theo dõi tiêu thụ điện, phát hiện sự cố sớm và điều khiển từ xa.
Với thiết kế nội thất hiện đại, giải pháp tủ điện âm tường dùng thiết bị compact không chỉ an toàn mà còn góp phần làm đẹp không gian sống. Nhiều căn hộ cao cấp đã áp dụng thành công mô hình này.
Kết luận
Thiết bị đóng cắt chính là đóng vai trò quan trọng nhất của mọi hệ thống điện. Chọn đúng loại, đúng kích thước và đúng thông số kỹ thuật không chỉ đảm bảo an toàn tuyệt đối mà còn tối ưu không gian, tiết kiệm chi phí và phù hợp xu hướng thiết kế nội thất hiện đại năm 2026.
