Dây dẫn điện và dây cáp điện là hai thành phần cốt lõi trong mọi hệ thống điện dân dụng lẫn công nghiệp. Việc hiểu rõ có mấy loại dây dẫn điện, có mấy loại dây cáp điện, ký hiệu kỹ thuật và sự khác biệt giữa chúng giúp bạn lựa chọn đúng sản phẩm, đảm bảo an toàn và hiệu quả truyền tải. Bài viết dưới đây tổng hợp phân loại chi tiết theo tiêu chuẩn Việt Nam (TCVN) và thực tế thị trường, kèm bảng so sánh dễ hiểu.
Dây dẫn điện là gì? Phân loại chi tiết
Dây dẫn điện (electrical wire) là sản phẩm có một hoặc nhiều lõi kim loại dẫn điện, thường được bọc lớp cách điện mỏng (hoặc không bọc – dây trần). Chúng chủ yếu dùng cho kết nối cố định hoặc thiết bị công suất nhỏ.
Phân loại theo cấu trúc lõi
Cấu trúc lõi quyết định độ cứng, độ linh hoạt và khả năng chịu rung của dây dẫn điện. Dựa trên tiêu chí này, dây dẫn được chia thành hai nhóm chính: lõi đơn cứng và lõi nhiều sợi mềm.
- Dây đơn lõi cứng (Solid Core / Class 1): Một sợi kim loại nguyên khối. Độ cứng cao, điện trở thấp, phù hợp đi âm tường, tủ điện cố định. Ít linh hoạt, dễ gãy khi uốn nhiều lần.
- Dây nhiều lõi mềm (Stranded Core / Class 5-6): Nhiều sợi nhỏ bện xoắn. Linh hoạt, chịu rung động tốt. Dùng cho dây nguồn thiết bị, đèn bàn, máy móc di động.
Phân loại theo vật liệu lõi
Vật liệu làm lõi ảnh hưởng trực tiếp đến khả năng dẫn điện, trọng lượng, giá thành và độ bền của dây. Hiện nay, hai loại vật liệu phổ biến nhất là đồng và nhôm.
- Lõi đồng (Copper – Cu): Độ dẫn điện cao (~100% IACS), dẻo, bền, chống oxy hóa tốt. Phổ biến nhất trong dân dụng và công nghiệp.
- Lõi nhôm (Aluminum – Al): Nhẹ hơn, giá rẻ hơn, độ dẫn khoảng 61% so với đồng. Chủ yếu dùng đường dây tải điện cao thế trên không để giảm trọng lượng.
Các loại dây dẫn phổ biến tại Việt Nam (theo TCVN 6610)
Theo tiêu chuẩn TCVN 6610, thị trường Việt Nam sử dụng một số loại dây dẫn điện dân dụng phổ biến với ký hiệu và đặc tính kỹ thuật rõ ràng, dễ nhận biết khi lựa chọn.
- VC: Dây đơn cứng lõi đồng, cách điện PVC, 450/750V.
- VCm: Dây đơn mềm.
- VCmd / VCmx / VCmo: Dây đôi mềm dẹt, xoắn hoặc oval.
Tóm tắt: Theo cấu trúc lõi có 2 nhóm chính (đơn cứng và nhiều lõi mềm); theo vật liệu phổ biến nhất là đồng và nhôm.
Dây cáp điện là gì? Phân loại đa dạng
Dây cáp điện (electrical cable) có cấu trúc phức tạp hơn: nhiều lõi dẫn được cách điện riêng, có lớp độn, đôi khi có giáp kim loại và vỏ bọc ngoài bảo vệ. Chúng chịu được môi trường khắc nghiệt, công suất lớn hơn.
Phân loại theo số lượng lõi
Số lượng lõi dẫn điện quyết định khả năng truyền tải và phạm vi ứng dụng của cáp. Dựa trên tiêu chí này, cáp điện được chia thành cáp đơn lõi và cáp nhiều lõi.
- Cáp đơn lõi.
- Cáp nhiều lõi (2, 3, 4 lõi hoặc 3+1…).
Phân loại theo vật liệu cách điện và vỏ
Vật liệu cách điện và vỏ bọc ảnh hưởng trực tiếp đến khả năng chịu nhiệt, độ bền cơ học và môi trường sử dụng của cáp. Các loại phổ biến hiện nay bao gồm PVC, XLPE và một số vật liệu chuyên dụng khác.
- PVC (ký hiệu V): Phổ thông, giá rẻ, chịu nhiệt đến ~70°C.
- XLPE (ký hiệu X): Chịu nhiệt cao hơn (~90°C), độ bền tốt hơn, dùng công nghiệp.
- Cao su, LSZH (ít khói, không halogen)…
Phân loại theo cấp điện áp
Cấp điện áp là yếu tố quan trọng giúp lựa chọn cáp phù hợp với lưới điện hạ thế, trung thế hoặc cao thế. Mỗi cấp có yêu cầu kỹ thuật và cấu trúc khác nhau.
- Cáp hạ thế: 0,6/1 kV – dân dụng, nhà xưởng.
- Cáp trung thế: 6–35 kV (phổ biến 22–24 kV).
- Cáp cao thế: Trên 35 kV (thường dây trần hoặc cáp chuyên dụng).
Phân loại theo mục đích sử dụng
Tùy theo chức năng và môi trường lắp đặt, cáp điện được thiết kế chuyên biệt cho các mục đích khác nhau như truyền tải điện lực, điều khiển, tín hiệu hay chống cháy.
- Cáp điện lực (truyền tải công suất lớn).
- Cáp điều khiển.
- Cáp tín hiệu, cáp mạng (LAN), cáp quang.
- Cáp chống cháy (FR), cáp có giáp (SWA/DSTA)…
Giải mã ký hiệu dây cáp điện phổ biến
Ký hiệu trên thân cáp chứa đựng thông tin quan trọng:
- C = Lõi đồng (Cu). A = Lõi nhôm.
- V = Cách điện/vỏ PVC.
- X = Cách điện XLPE.
- Số lõi × tiết diện: Ví dụ 3×2.5 (3 lõi, mỗi lõi 2,5 mm²), 4×10+1×6…
- Cấp điện áp: 0,6/1 kV hoặc 300/500 V.

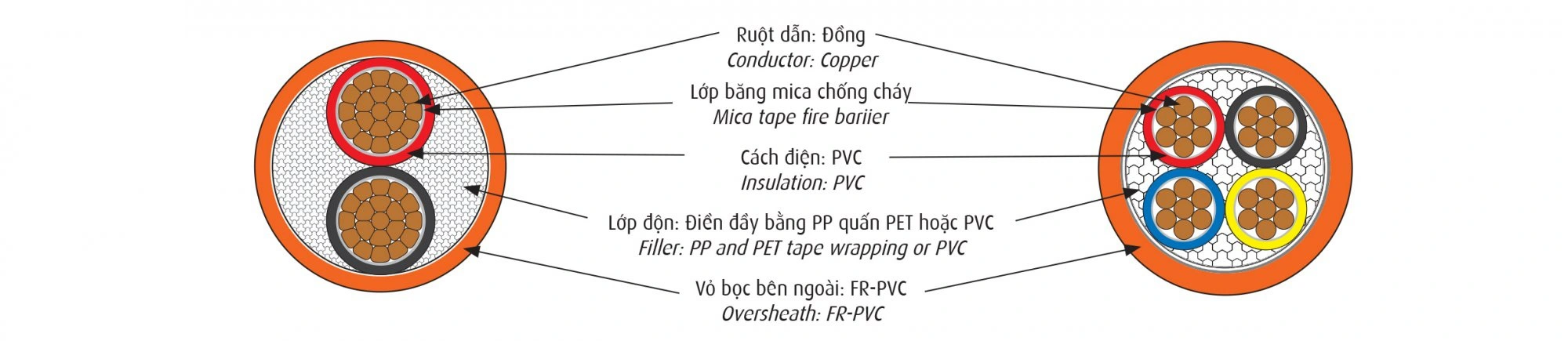

- Đặc tính thêm: FR (chống cháy lan), LSZH, DSTA/SWA (giáp thép)…
Ví dụ thực tế:
- CV: Lõi đồng + cách điện PVC (không vỏ ngoài).

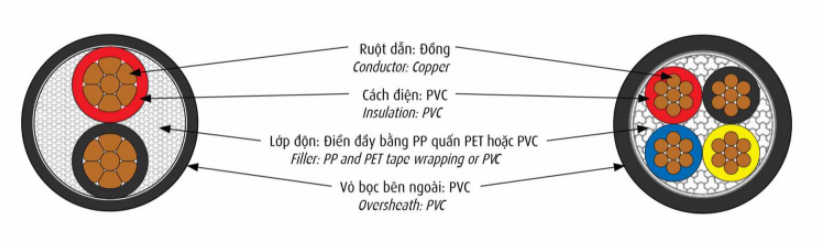

- CVV: Lõi đồng + cách điện PVC + vỏ PVC (phổ biến nhất dân dụng – Cadivi, Cadisun…).
- CXV: Lõi đồng + cách điện XLPE + vỏ PVC (chịu nhiệt tốt hơn CVV).
Hiểu ký hiệu giúp chọn đúng cáp theo môi trường lắp đặt và yêu cầu an toàn (TCVN 6610, IEC 60227, IEC 60502).
Xem thêm:
So sánh chi tiết: Dây dẫn điện vs Dây cáp điện
Để giúp bạn phân biệt rõ ràng hơn, dưới đây là bảng so sánh tóm tắt giữa dây dẫn điện và dây cáp điện:
| Đặc điểm | Dây dẫn điện | Dây cáp điện |
|---|---|---|
| Cấu trúc | 1 hoặc nhiều sợi kim loại, cách điện đơn giản | Nhiều lõi cách điện riêng + lớp độn + vỏ bọc (có thể có giáp) |
| Cách điện | Có hoặc không | Luôn có cho từng lõi |
| Vỏ bảo vệ | Mỏng hoặc không có | 1–nhiều lớp, độ bền cơ học cao |
| Linh hoạt | Đơn lõi cứng, nhiều lõi mềm hơn | Thường mềm dẻo hơn nhờ cấu trúc phức tạp |
| Độ bền cơ học | Thấp hơn | Cao hơn, chịu va đập, ẩm, hóa chất tốt |
| Ứng dụng chính | Đi âm tường, bảng điện, dây nguồn thiết bị nhỏ | Truyền tải điện lực, công nghiệp, ngầm, trung/cao thế |
| Cấp điện áp điển hình | 300/500 V – 450/750 V | 0,6/1 kV trở lên |
Kết luận
Dây dẫn điện phù hợp lắp đặt cố định đơn giản; dây cáp điện dùng khi cần bảo vệ cao và công suất lớn.
- Ưu tiên sản phẩm đạt TCVN 6610, có tem chống giả (Cadivi, LS-Vina…).
- Chọn tiết diện theo dòng tải và phương thức lắp đặt (tham khảo bảng dòng cho phép TCVN 7447).
- Môi trường ẩm/ướt hoặc công nghiệp: Ưu tiên CXV hoặc cáp có giáp.
- Luôn kiểm tra ký hiệu in trên thân dây trước khi mua.
Hiểu rõ phân loại và ký hiệu dây dẫn điện – dây cáp điện không chỉ giúp bạn mua đúng mà còn đảm bảo an toàn cho cả hệ thống điện. Nếu cần tư vấn cụ thể theo công trình hoặc tiết diện, hãy để lại thông tin để được hỗ trợ chi tiết.
