Màu sắc lớp vỏ cách điện của dây và cáp điện không phải là yếu tố trang trí. Đây là một phần quan trọng trong hệ thống nhận diện và đảm bảo an toàn điện, được quy định rõ ràng bởi các tiêu chuẩn kỹ thuật trong nước và quốc tế. Việc sử dụng màu sắc thống nhất giúp người lắp đặt, vận hành và bảo trì dễ dàng nhận biết chức năng của từng dây, giảm thiểu sai sót và nguy cơ sự cố.

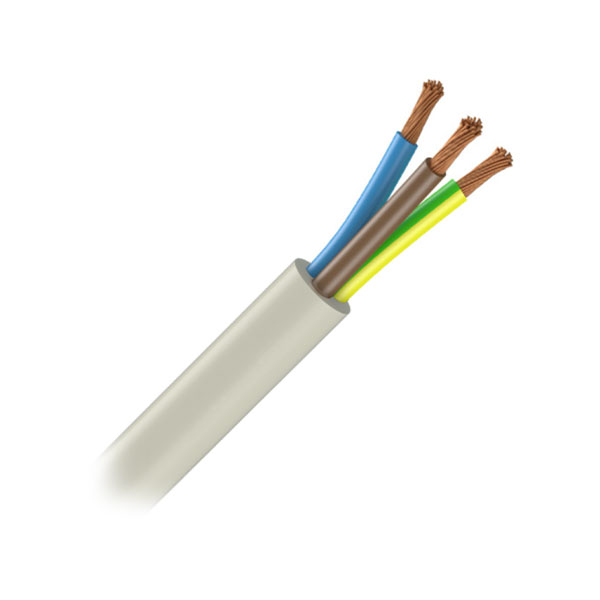

Mục đích chính của mã màu dây điện
Mã màu được thiết kế trước hết để phân biệt chức năng của dây dẫn trong hệ thống:
- Dây pha (dây nóng, mang điện).
- Dây trung tính (neutral).
- Dây bảo vệ (nối đất – PE).
Nhờ đó, kỹ thuật viên có thể nhanh chóng xác định đúng dây khi đấu nối, kiểm tra hoặc sửa chữa, đặc biệt trong hệ thống nhiều dây chạy song song hoặc trong tủ điện phức tạp. Đây cũng là biện pháp an toàn quan trọng, giúp tránh nhầm lẫn giữa dây mang điện và dây không mang điện.
Quy định màu sắc theo tiêu chuẩn tại Việt Nam và quốc tế
Hiện nay, Việt Nam vẫn phổ biến áp dụng tiêu chuẩn IEC phiên bản cũ (trước năm 2004–2006) trong nhiều công trình dân dụng và công nghiệp:
Hệ thống 1 pha:
- Dây pha (nóng): Đỏ
- Dây trung tính: Đen, xanh dương hoặc trắng
- Dây nối đất: Xanh lá sọc vàng
Hệ thống 3 pha:
- Pha 1: Đỏ
- Pha 2: Vàng hoặc trắng
- Pha 3: Xanh dương
- Trung tính: Đen
- Nối đất (PE): Xanh lá sọc vàng
Theo tiêu chuẩn IEC hiện hành (IEC 60446 / IEC 60445), mã màu đã được cập nhật để thống nhất hơn trên toàn cầu:
- Pha 1: Nâu
- Pha 2: Đen
- Pha 3: Xám
- Trung tính: Xanh dương nhạt
- Nối đất bảo vệ: Xanh lá – vàng
Nhiều nhà sản xuất cáp tại Việt Nam (trong đó có Cadivi) vẫn sản xuất theo cả hai hệ thống màu để phù hợp với thực tế lắp đặt trong nước, đồng thời đáp ứng yêu cầu xuất khẩu hoặc công trình áp dụng tiêu chuẩn mới.
Các yếu tố khác ảnh hưởng đến màu sắc và lựa chọn dây
Mặc dù màu sắc chủ yếu phục vụ nhận diện chức năng, một số yếu tố khác cũng được xem xét:
- Vật liệu cách điện: PVC phổ biến cho môi trường thông thường; XLPE hoặc cao su đặc biệt dùng cho nhiệt độ cao, môi trường khắc nghiệt. Màu sắc có thể được kết hợp với vật liệu để dễ nhận biết loại cáp.
- Yêu cầu thị trường và thẩm mỹ: Với cáp loa, cáp tín hiệu hoặc cáp lắp đặt lộ thiên trong công trình kiến trúc, màu sắc đôi khi được chọn để hài hòa với không gian.
- Đánh dấu bổ sung: Ngoài màu toàn bộ lớp vỏ, nhiều loại cáp dùng vạch màu hoặc in chữ để nhận diện lõi khi số lượng lõi lớn.
Cần lưu ý rằng khả năng chịu nhiệt, chịu dòng hay chịu môi trường hóa chất không được xác định bởi màu sắc, mà bởi vật liệu cách điện, tiết diện dây và các thông số kỹ thuật ghi trên vỏ cáp hoặc trong catalog nhà sản xuất.
Lợi ích của việc tuân thủ mã màu
Việc tuân thủ đúng mã màu dây điện không chỉ giúp hệ thống trở nên rõ ràng và dễ nhận biết mà còn mang lại nhiều lợi ích thiết thực về an toàn, hiệu quả thi công và vận hành lâu dài.
- Tăng độ an toàn trong thi công và vận hành.
- Giảm thời gian kiểm tra, bảo trì và sửa chữa.
- Hạn chế sai sót khi mở rộng hoặc cải tạo hệ thống.
- Tạo sự thống nhất giữa các công trình, nhà thầu và khu vực khác nhau, đặc biệt khi áp dụng tiêu chuẩn quốc tế.
Bạn có thể tham khảo một số dây cáp điện tại đây.
Kết luận
Màu sắc lớp vỏ cách điện của dây dẫn điện là ngôn ngữ kỹ thuật được chuẩn hóa nhằm đảm bảo an toàn và hiệu quả làm việc. Việc hiểu rõ quy định màu theo tiêu chuẩn Việt Nam (vẫn phổ biến dùng hệ cũ) và tiêu chuẩn IEC mới giúp người sử dụng, nhà thầu và kỹ thuật viên lựa chọn, lắp đặt đúng cách. Khi mua dây cáp, ngoài màu sắc, cần chú ý các thông số kỹ thuật thực tế (tiết diện, vật liệu cách điện, điện áp định mức, nhiệt độ làm việc) để đảm bảo hệ thống điện hoạt động an toàn và bền vững.
